Magic PV Flat Pro

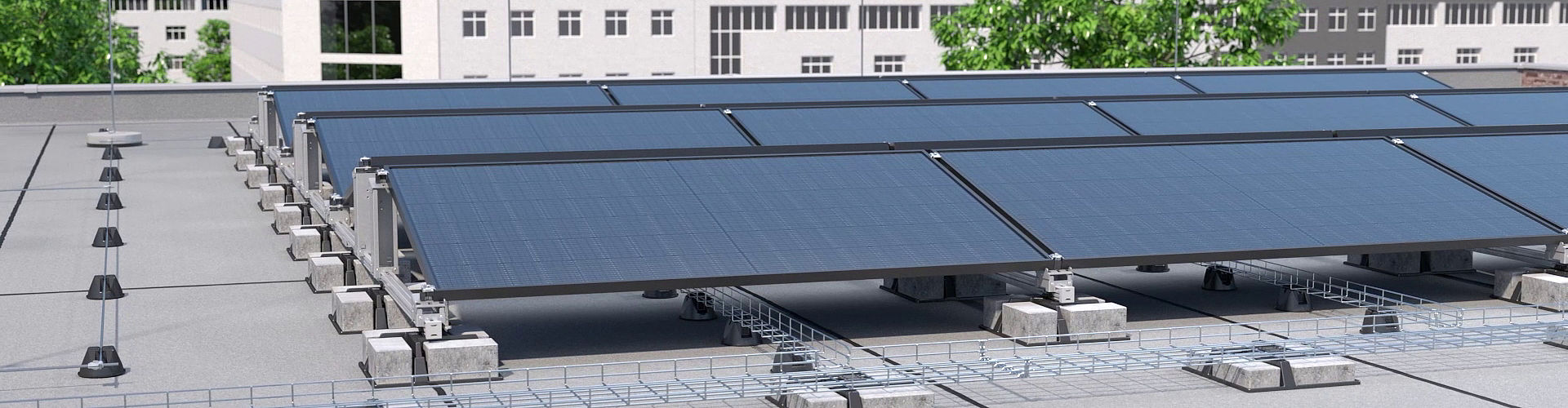

Magic PV Flat Pro-systemet för platta tak säkerställer skruv- och verktygsfri installation tack vare Magic-tekniken. Ett högkvalitativt materialval och maximalt bärande systemkomponenter utgör grunden för ett långvarigt hållbart monteringssystem. Ett system för att dra kablar med hjälp av en trådstege kan integreras.
UniBase ballastsystem möjliggör en variabel viktning av hela systemet med hjälp av rektangulära markstenar – även när som helst efter installationen. Tack vare de flexibla systemkomponenterna kan produkterna kombineras för plana och lutande taksystem. Detta minskar avsevärt antalet individuella komponenter som krävs.
Produktens viktigaste egenskaper

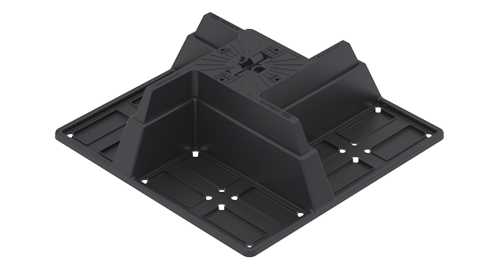

Universellt stativ ballast, stenar upp till 10 cm
- Låg vikt i direkt jämförelse med TrayFix-stenen
- Komponenter kan staplas på varandra
- Enkel justering genom efterföljande viktning
- Verktygsfri montering för olika adaptertyper
- Återvinningsbart material
- Kan ballasteras med standard 200 x 100 mm marksten (inköps lokalt)
- En UniBase för olika användningsområden såsom underkonstruktioner,
kabeldragning, monteringsskenor och mycket mer. - 2 varianter tillgängliga i höjderna 60 och 100 mm

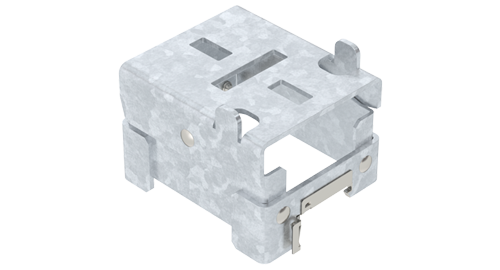

Kort stöd för system med platta tak
- Verktygsfri installation på monteringsskenan
- Steglös justering i alla monteringslägen
- Extra fäste för montering av solcellsmodulen
- Horisontellt avlångt hål för universalklämma som standardfäste eller vertikalt avlångt hål om en enkel monteringsfot också används som mellanstöd
- Vid behov är ett mellanstöd per panel möjligt
- Kompatibel med alla modulstorlekar tack vare det vinklade foghuvudet
- Lång livslängd tack vare högkvalitativa ytbeläggningar

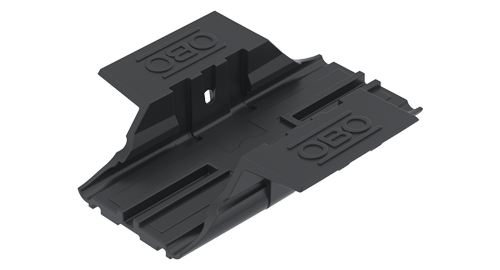

Adapterstödprofil för universalstativ
- Verktygsfri montering av adaptern med UniBase
- Verktygsfri installation av monteringsskenan med adaptern
- Integrerad halkfri stödyta
- Verktygsfri demontering av monteringsprofilen
- Enkel inriktning av monteringsprofilen

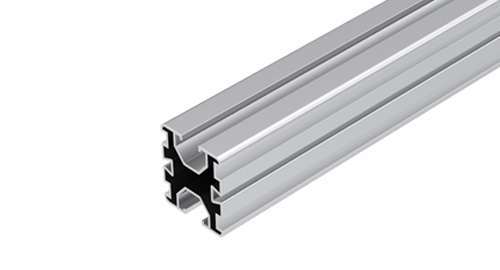

Stödprofil för platt/lutande taksystem
- Blank version för alla tak utan ökade visuella krav
- Dubbelsidiga 10 mm breda spår för t.ex. glidmuttrar, universal- och/eller jordklämmor
- Ytterligare spår i sidled för t.ex. längsgående och/eller tvärgående anslutningar

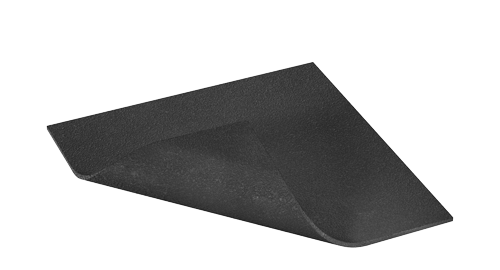

Byggnadsskyddsmatta
- Ytterligare skydd för takbeklädnaden
- Minskning av mekanisk påverkan på takbeklädnaden
- Undvikande av läckage som kan uppstå på grund av inkompatibla plaster
- Lämplig för att öka friktionskoefficienten om t.ex. takfolien kräver detta 2 varianter finns med eller utan aluminiumlaminering

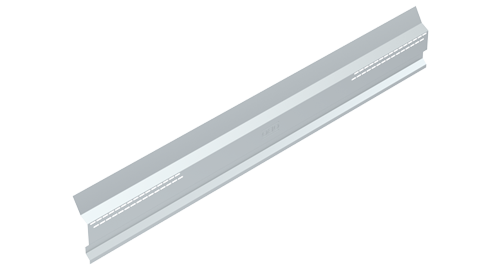

Vindavvisare för platt taksystem
- Begränsning av påverkan av lokala vindlaster, i den mån statiska förhållanden kräver detta (exempel: användning med platt taksystem i sydlig riktning)
- Enkel förmontering genom att helt enkelt skjuta in i fästöglorna på de långa stöden typ STL
- Flexibla fästmöjligheter tack vare stora avlånga hål på långa stöd typ STL med plattskruv typ FKS, som kan beställas separat

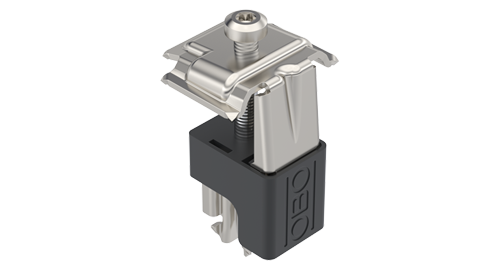

Universalklämma för platta/lutande taksystem
- Blank version för optimal kombination med blank stödprofil
- Spännområde för fastsättning av moduler från 30 till 50 mm
- Kan vridas 90 grader efter att ha snäppt in i spåret på monteringsskenan
- Kan användas som mellan- eller ändklämma
- Speciell geometri i hörnen på den övre delen för potentiell utjämning till solmodulen
- Det omgivande plasthöljet styr den övre delen och förhindrar att den vrids felaktigt under monteringen
- Den övre delen förblir i sitt övre läge tills solcellsmodulen slutligen har monterats
- Klickbar på de medföljande monteringsfötterna (system för platta tak) och i spåret på monteringsskenan (system för lutande tak)
- Plasthöljet fungerar som en stödyta för att placera panelerna på lämpligt sätt
- Lång livslängd tack vare användning av högkvalitativt rostfritt stål
