Magic PV Pitch
Magic-teknologin gör det möjligt: OBO-monteringssystemet för lutande taksystem kan monteras utan skruvar eller verktyg. Detta sparar tid. Systemets takkrokslösning ger flexibilitet. Den kan inte bara monteras på alla vanliga lutande taktyper med tegeltak, den kan också justeras kontinuerligt och med millimeterprecision i alla riktningar när som helst. Systemets universalklämma fungerar även som mellan- eller ändklämma och täcker ett klämområde på 30-50 mm. Det innebär att alla kommersiellt tillgängliga PV-moduler kan fixas utan problem.

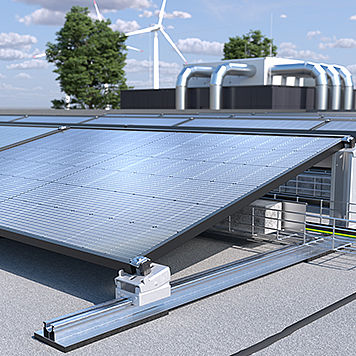

Särskilt praktiskt: produkterna för platta- och lutande takanläggningar kan kombineras.
Produktens viktigaste egenskaper
Universell takkrok för lutande taksystem
- För montering på alla vanliga lutande tak med tegeltak
- Justerbar i alla riktningar med millimeterprecision
- Maximal flexibilitet tack vare totalt 9 hål för M8-skivskruvar för montering av takkroken på en takbjälke
- Snabb och enkel positionering (vertikalt och/eller horisontellt) av kroken med bara en fästskruv
- Alternativ för vertikal justering gör det enkelt att jämna ut ojämnheter på taket
- Monteringsskenan monteras utan skruvar eller verktyg. Tack vare den innovativa OBO Magic-teknologin
- 14 mm höjdjustering för anpassning till befintlig takläkt
- 76 mm sidojustering på takbjälken
- 18 mm höjdjustering efter montering av takkroken och för finjustering av monteringsprofilen
- 10 mm sidojusteringsmöjlighet för finjustering av monteringsprofilen
Universalklämma för platta/lutande taksystem
- Svartfärgat utförande för sömlös och estetisk anpassning till den svarta versionen av motsvarande stödprofil
- Spännområde för fastsättning av moduler från 30 till 50 mm
- Kan vridas 90 grader efter att ha snäppt in i spåret på monteringsskenan
- Kan användas som mellan- eller ändklämma
- Speciell geometri i hörnen på den övre delen för potentiell utjämning till solmodulen
- Det omgivande plasthöljet styr den övre delen och förhindrar att den vrids felaktigt under monteringen
- Den övre delen förblir i sitt övre läge tills solcellsmodulen slutligen har monterats
- Klickbar på de medföljande monteringsfötterna (system för platta tak) och i spåret på monteringsskenan (system för lutande tak)
- Plasthöljet fungerar som en stödyta för att placera panelerna på lämpligt sätt
- Lång livslängd tack vare användning av högkvalitativt rostfritt stål
Stödprofil för platt/lutande taksystem
- Svart design för sömlös och estetisk anpassning till förhållandena för respektive takbeläggning
- Dubbelsidiga 10 mm breda spår för t.ex. glidmuttrar, universal- och/eller jordklämmor
- Ytterligare spår i sidled för t.ex. längsgående och/eller tvärgående anslutningar
Ändlock för stödprofil
- Svartfärgat utförande för sömlös och estetisk anpassning till den svarta versionen av motsvarande stödprofil
- Integrerade perforeringar gör att vatten kan rinna ut och förhindrar därmed ansamling av vattenvolymer inom stödprofilen
- Estetisk finish på stödprofilen: till exempel kan fula skurna kanter döljas
Universell jordningsklämma PV
- Universell jordningsklämma är förmonterad
- Exakt passning av jordklämman med hjälp av en förmonterad glidmutter i spåret på den motsvarande stödprofilen
- Kapacitet för åskström 100 kA
- Snabb montering tack vare integrerad fjädermekanism
- För fastsättning av rund ledare RD 8-10
- För fastsättning av en- och/eller flertrådiga kablar 6-50 mm²
- För alla profiler med 10 mm spår. Optimal användning garanteras i kombination med stödprofilen OBO.
- Uppfyller kraven enligt DIN EN 62561-1
Korskoppling för stödprofil
- För att skapa en korsbindning på takytan
- Problemlösare för svåråtkomliga takytor, till vilka t.ex. en direkt skenanslutning inte är möjlig
- Fästs i stödprofilens sidospår
- Skruvbar med TX 40 nyckel
