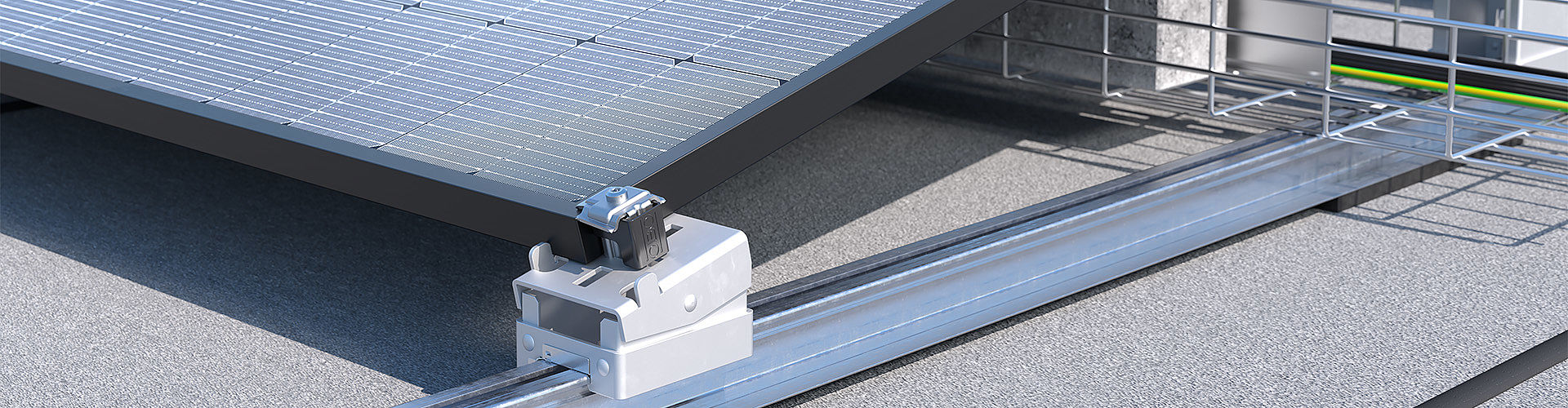

Magic PV Flat Basic
Om solcellsanläggningar placeras på platta tak har detta en avgörande fördel: PV-modulerna kan installeras oberoende av en given takorientering. Vårt Magic PV Flat Basic-system erbjuder ännu fler fördelar med en slimmad produktportfölj som erbjuder största möjliga flexibilitet. Monteringssystemet för platta tak är hållbart, mycket motståndskraftigt och kan tack vare Magic Klick-anslutningen snabbt installeras utan skruvar eller andra verktyg. Det flexibla nockgapet möjliggör en steglös systemdesign. Magic PV Flat Basic kännetecknas av ett integrerat system för kabeldragning och samtidig ballast. Detta kan till exempel göras med hjälp av trådstegssystem.
Produktens viktigaste egenskaper

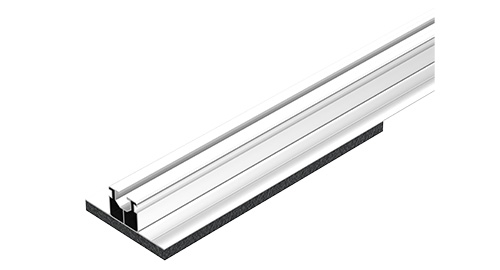

Stödprofil för solpanelsmodulmontering platta tak
- Halkfri stödprofil för säker installation av solcellsmoduler på platta tak
- Mångsidig och kompatibel med korta och långa stöd (STK och STL)
- Enkel förlängning genom att skruva ihop flera stödprofiler med längsförband LV 35
- Stabil och pålitlig bas för långlivade solcellssystem på platta tak

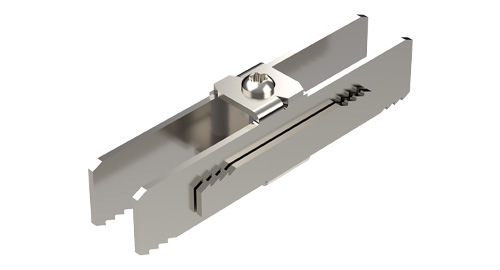

Längsförband stödprofil platta tak
- Effektiv anslutning av TPF 35 stödprofiler, idealisk för solcellssystem för platta tak
- Enkel installation tack vare förinstallerad M8-skruv för snabb fastsättning
- Bekväm hantering tack vare förskruvning med standard Torx 40-nyckel
- Pålitlig och robust anslutning för maximal stabilitet hos stödprofilerna

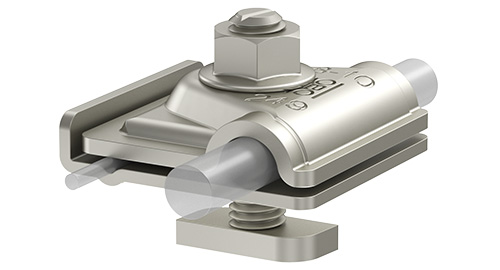

Universell jordningsklämma PV
- Universell jordningsklämma är förmonterad
- Exakt passning av jordklämman med hjälp av en förmonterad glidmutter i spåret på den motsvarande stödprofilen
- Kapacitet för åskström 100 kA
- Snabb montering tack vare integrerad fjädermekanism
- För fastsättning av rund ledare RD 8-10
- För fastsättning av en- och/eller flertrådiga kablar 6-50 mm²
- För alla profiler med 10 mm spår. Optimal användning garanteras i kombination med stödprofilen OBO.
- Uppfyller kraven enligt DIN EN 62561-1

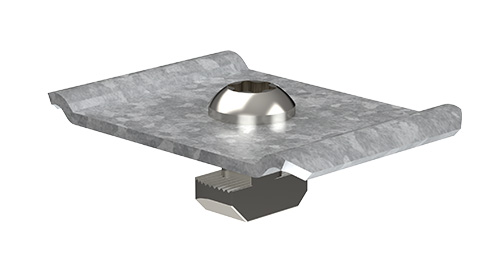

Fästsats trådstege, PV-monteringssystem platt tak
- Fästsats för säker montering av trådstegar på stödprofiler TPF 35
- Idealisk för platta tak och optimal för PV-monteringssystem
- Allt i ett set med klämma, glidmutter och skruv för en stabil anslutning
- Enkel montering med snabb och enkel installation för maximalt hållbarhet

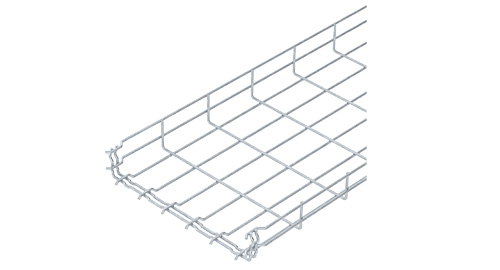

Trådstege GR-Magic® 55
- Trådstege med inbyggd skarv för en enkel och snabb montering.
- Inga ytterligare anslutningskomponenter krävs tack vare det intelligenta plug-in-systemet
- Testad säkerhet enligt VDE-riktlinje 0639 eller IEC/EN 61537 för mekaniska och elektriska värden
- Enkel och beprövad installation av individuella trådstegar med nästan oändligt antal möjligheter
- Konsekvent tillgänglighet med en bred produktportfölj, t.ex. olika dimensioner och/eller ytor

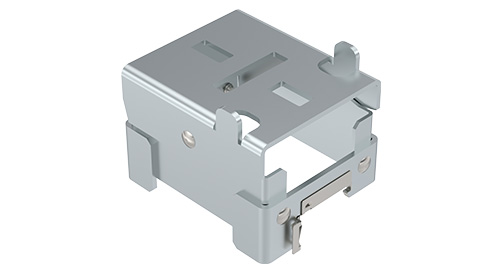

Kort stöd för system med platta tak
- Verktygsfri installation på monteringsskenan
- Steglös justering i alla monteringslägen
- Extra fäste för montering av solcellsmodulen
- Horisontellt avlångt hål för universalklämma som standardfäste eller vertikalt avlångt hål om en enkel monteringsfot också används som mellanstöd
- Vid behov är ett mellanstöd per panel möjligt
- Kompatibel med alla modulstorlekar tack vare det vinklade foghuvudet
- Lång livslängd tack vare högkvalitativa ytbeläggningar

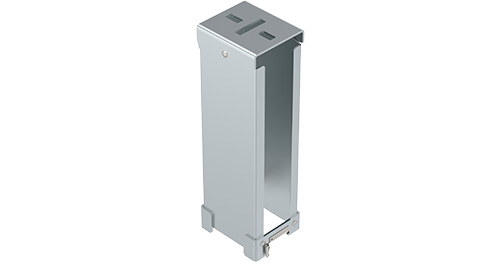

Långt stöd för system med platta tak
- Lång stötta för montering av solpanelsmoduler på platta tak tillsammans med stödprofil TP 45 och universalklämma KLU.
- Lutningsvinkel upp till 15 grader för optimal inriktning av modulerna
- Snäppfästning på stödprofilen för säker fixering
- Verktygsfri installation för snabb och enkel montering
- Kompatibel med olika modulstorlekar för flexibla applikationer
- Hög stabilitet och hållbarhet tack vare robust konstruktion

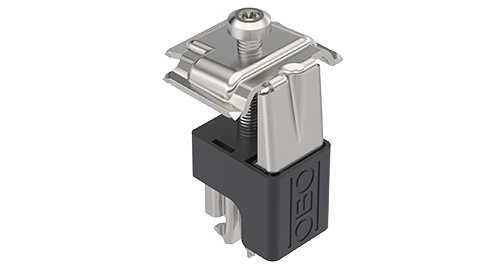

Universalklämma för platta/lutande taksystem
- Blank version för optimal kombination med blank stödprofil
- Spännområde för fastsättning av moduler från 30 till 50 mm
- Kan vridas 90 grader efter att ha snäppt in i spåret på monteringsskenan
- Kan användas som mellan- eller ändklämma
- Speciell geometri i hörnen på den övre delen för potentiell utjämning till solmodulen
- Det omgivande plasthöljet styr den övre delen och förhindrar att den vrids felaktigt under monteringen
- Den övre delen förblir i sitt övre läge tills solcellsmodulen slutligen har monterats
- Klickbar på de medföljande monteringsfötterna (system för platta tak) och i spåret på monteringsskenan (system för lutande tak)
- Plasthöljet fungerar som en stödyta för att placera panelerna på lämpligt sätt
- Lång livslängd tack vare användning av högkvalitativt rostfritt stål
Nedladdningar
PV-planering har aldrig varit så enkelt: Vi finns här för dig
Soliga utsikter
Vi erbjuder dig inte bara innovativa monteringssystem för ditt PV-system, utan stödjer dig också i planeringen. Vår kundtjänst kommer att arbeta med dig för att hitta den Magic PV-lösning som bäst passar dina behov.
