Magic PV Flat Glue

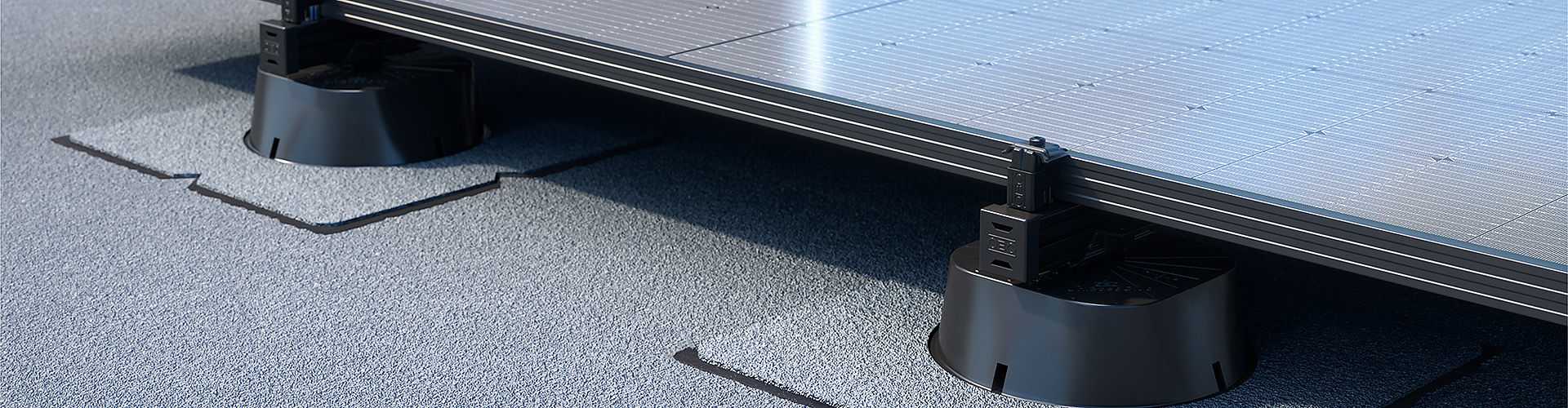

Den universella stativfoten Magic PV Flat Glue kan användas som ett ballastfritt PV-montagesystem med en maximal lutning på upp till 5° (motsvarar ca 8%) på bitumentätning och upp till 10° (motsvarar ca 17 %) på takduk av plast. Användning på sneda tak eller tak med större lutning är endast möjlig efter överenskommelse med OBO och kontroll av statiken. Monteringen utförs enligt OBO-standarden, parallellt med taket. En förhöjd uppbyggnad kan vara möjlig att genomföra efter överenskommelse med OBO. Även här måste först statiken kontrolleras. Vid specifika projektkrav hjälper vår tekniska avdelning gärna till, och stödjer dig vid planeringen så att vi tillsammans hittar en passande lösning.
Magic PV Flat Glue är avsett för takbeläggningar med bitumen- eller plastfilmstäckning (FPO). Installationen är enkel och okomplicerad genom att universalstödsfoten svetsas fast sömlöst i det befintliga takets tätskikt med hjälp av en separat tillgänglig hylsa. I enlighet med OBO-systemtänk kan även Magic PV Flat Glue kombineras med andra OBO-produkter, exempelvis med adaptern för montering av trådstegar.
Produktens viktigaste egenskaper

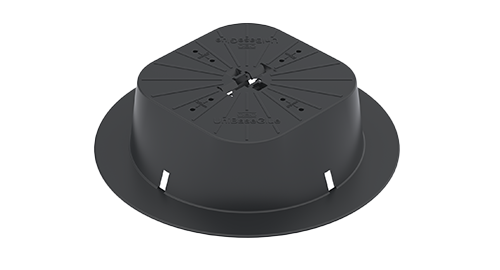

Universal-stödfot Magic PV Flat Glue för limning
- Högkvalitativ plast av typen ASA garanterar maximal livslängd utomhus
- Kan även användas som installationssystem för eventuell kabelhantering inom solcellsanläggningen
- Enkel installation: svetsas fast sömlöst i takets tätskikt med hjälp av en hylsa
- Kan även användas som kabel lösningar för PV-anläggningar
- Ballastfri lösning för alla platta tak med max. 5° lutning, avsedd för takbeläggningar med bitumen- eller plastfilmstäckning
Ändlock för stödprofil
- Svart utförande för sömlös och estetisk anpassning till den svarta versionen av motsvarande stödprofil
- Integrerade perforeringar gör att vatten kan rinna ut och förhindrar därmed ansamling av vattenvolymer inom stödprofilen
- Estetisk finish på stödprofilen: till exempel kan fula skurna kanter döljas
Stödprofil för platt/lutande taksystem
- Blank version för alla tak utan ökade visuella krav
- Dubbelsidiga 10 mm breda spår för t.ex. glidmuttrar, universal- och/eller jordklämmor
- Ytterligare spår i sidled för t.ex. längsgående och/eller tvärgående anslutningar
Adapter för bärprofil TP 45
- Verktygsfri montering av adaptern med universal-stödfoten
- Verktygsfri installation av monteringsskenan med adaptern
- Integrerad halkfri stödyta
- Verktygsfri demontering av monteringsprofilen
- Enkel inriktning av monteringsprofilen
Universalklämma för platta/lutande taksystem
- Blank version för optimal kombination med blank stödprofil
- Spännområde för fastsättning av moduler från 30 till 50 mm
- Kan vridas 90 grader efter att ha snäppt in i spåret på monteringsskenan
- Kan användas som mellan- eller ändklämma
- Speciell geometri i hörnen på den övre delen för potentiell utjämning till solmodulen
- Det omgivande plasthöljet styr den övre delen och förhindrar att den vrids felaktigt under monteringen.
- Den övre delen förblir i sitt övre läge tills solcellsmodulen slutligen har monterats.
- Klickbar på de medföljande monteringsfötterna (system för platta tak) och i spåret på monteringsskenan (system för lutande tak)
- Plasthöljet fungerar som en stödyta för att placera panelerna på lämpligt sätt
- Lång livslängd tack vare användning av högkvalitativt rostfritt stål.

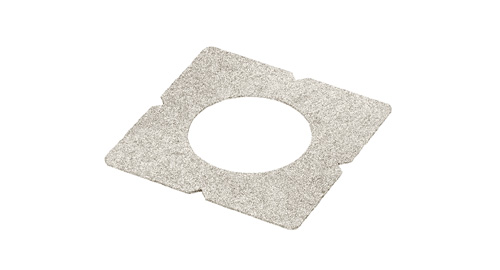

Fästmanschett UniBase Glue Bit
- Fästmanschett av bitumen för limning av universal-stödfoten UniBase Glue.
- Avsedd för platta tak med bitumentätning.
- Användbar vid taklutningar till maximalt 3
Nedladdningar
PV-planering har aldrig varit så enkelt: Vi finns här för dig
Soliga utsikter
Vi erbjuder dig inte bara innovativa monteringssystem för ditt PV-system, utan stödjer dig också i planeringen. Vår kundtjänst kommer att tillsammans med dig hitta den Magic PV Solution® som passar för dina behov. Observera: För att ta fram en offert för markmonterade anläggningar krävs ett geologiskt utlåtande. Vi kan gärna hjälpa er att hitta ett lämpligt företag och förmedla kontakt med en geoteknisk ingenjör.
Den externa rapporten kontrolleras slutligen för fullständighet av alla relevanta data och utvärderas därefter.
