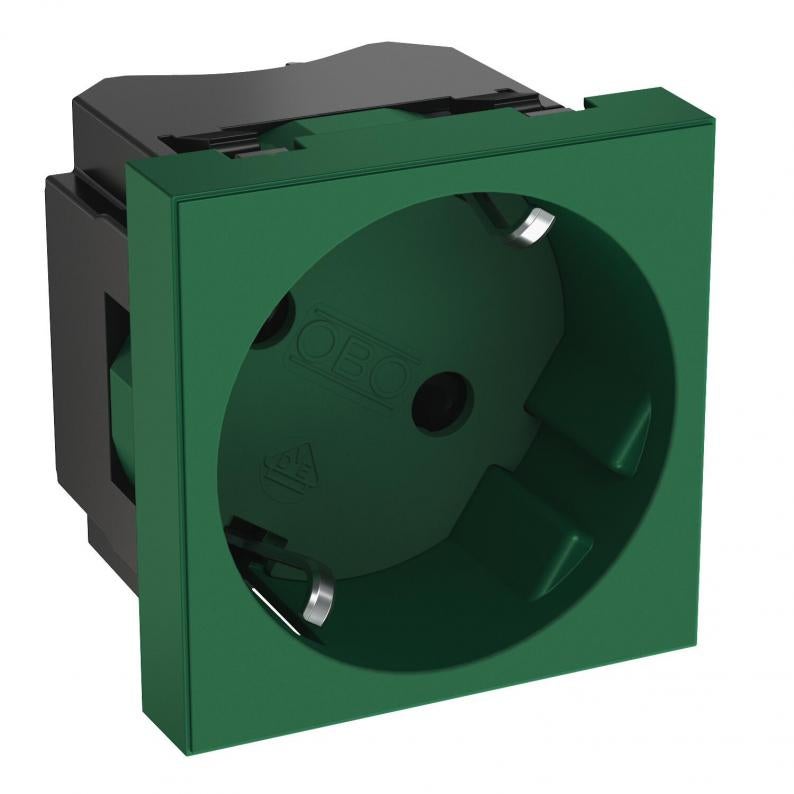

33° socket, protective contact, single
Typ STD-D3N MZGN1
Art.nr. 6119781
EAN 4012197482565
Art.nr. / Typ
Färg
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Skyddsuttag 1-vägs 33°, med petskydd, med insticksplintar, 2-poligt, 16 A, 250 V~, med anslutningsklämmor enligt IEC 60884-1.
För installation i Rapid 45-kanaler, installationskanaler, uttagsstolpar golvsystem och bordsuttag.
För installation i Rapid 45-kanaler, installationskanaler, uttagsstolpar golvsystem och bordsuttag.
Teknisk data
Mått
| Bredd | 45 mm |
|---|---|
| Höjd | 45 mm |
Teknisk data
| Antal poler | 2 |
|---|---|
| Klapplock | nej |
| Förstärkt beröringsskydd | ja |
| Kontrollampa | nej |
| Halogenfri | ja |
| textfält | nej |
| antal enheter | 1 |
| Kapslingsklasser | övriga |
| Nominell ström | 16 A |
| Nominell spänning | 250 V |
| Låsbar | nej |
| Utkastningsmekanism | nej |
| Överspänningsskydd | nej |
| Felströmskydd | nej |
| Med finsäkring | nej |
| Med på/av-brytare | nej |
| Feljusterad centruminsats | ja |
| Djup | 42 mm |
| Skyddskåpa | Centrumplatta |
| Tryck/märkning | utan tryck |
| Specialströmförsörjning | utan specialströmförsörjning |
| Utförande för yta | matt |
| transparent | nej |
| Eluttag vinkel | 33° |
| Utförande eluttag | Skyddsjordad kontakt |
| Antal omkopplingsbara eluttag | 0 |
| Med funktionsbelysning | nej |
| Med ledbelysning | nej |
| för krävande villkor (enligt VDE) | nej |
| Utförande | 1-vägs 33° |
| Antal moduler (i modulkonstruktion) | 0 |
| Isolerad installation | nej |
| Monteringstyp | Installationskanal |
| fastsättning | låsning |
| Anslutningstyp | Kopplingsklämma |
| Driftstemperatur min. | -5 °C |
| Driftstemperatur max. | 40 °C |
| Kodning | nej |
| Dimension | 45x45x42 |
| Yta | matt |
| Material | Polykarbonat Eco |
| Färg | mintgrön; RAL 6029 |
| Produktserie | Modul 45® uttag |
Miljödata
| Återvinningsmaterialandel | 90 % |
|---|
Nedladdningar
0 valda
Datablad (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
antal enheter
Utförande
Färg
Art.nr.
STD-D3N RW1
1
1-vägs 33°
helvit; RAL 9010
6119775
STD-D3N ROR1
1
1-vägs 33°
helorange; RAL 2004
6119778
STD-D3N MZGN1
1
1-vägs 33°
mintgrön; RAL 6029
6119781
STD-D3N SRO1
1
1-vägs 33°
signalröd; RAL 3001
6119784
STD-D3N SWGR1
1
1-vägs 33°
svartgrå; RAL 7021
6119787
STD-D3N AL1
1
1-vägs 33°
alu-lackerad
6119790
