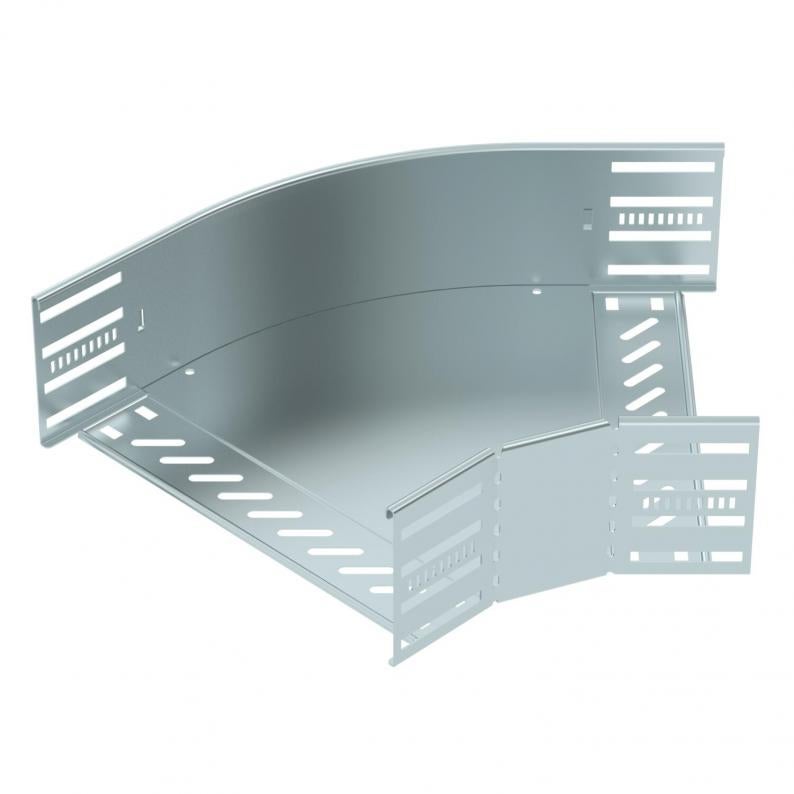

45° böj 110 FS
Typ RB 45 130 FS
Art.nr. 6036304
EAN 4012197345617
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 110 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 300 mm |
|---|---|
| Höjd | 110 mm |
| Mått B | 300 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 0,8 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 0,8 mm |
| Böj (vinkel) | 45° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 110x300 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 22 St. |
| Produktserie | MKSM, MKS, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 4,2067 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 4,2067 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 45 110 FS
100
sendzimirförzinkad
Stål
zink
6036300
RB 45 120 FS
200
sendzimirförzinkad
Stål
zink
6036302
RB 45 130 FS
300
sendzimirförzinkad
Stål
zink
6036304
RB 45 140 FS
400
sendzimirförzinkad
Stål
zink
6036306
RB 45 150 FS
500
sendzimirförzinkad
Stål
zink
6036308
RB 45 160 FS
600
sendzimirförzinkad
Stål
zink
6036310
