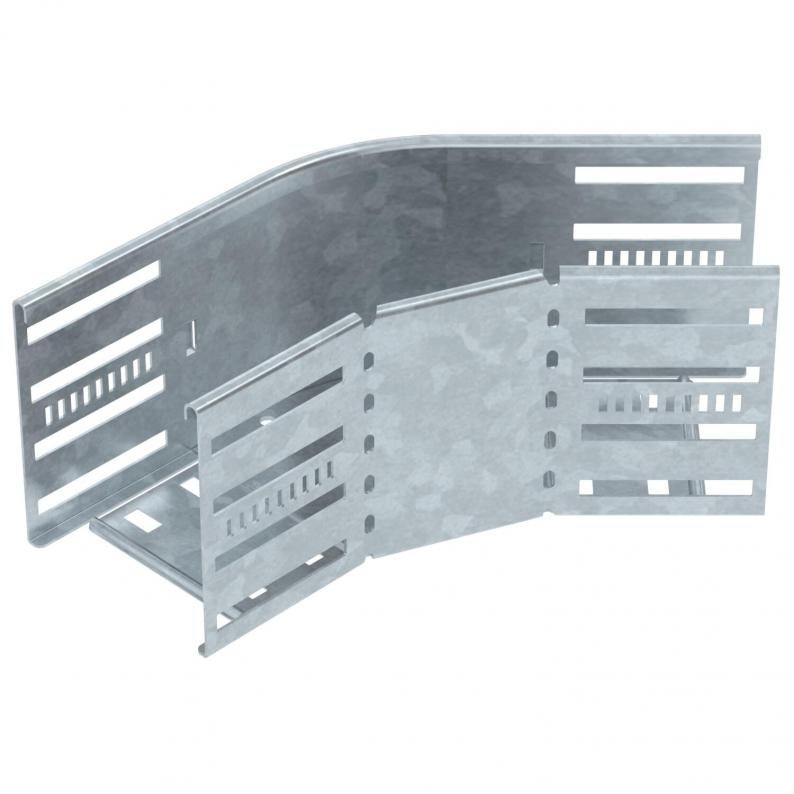

45° böj 110 FT
Typ RB 45 110 FT
Art.nr. 6036330
EAN 4012197346218
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 110 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 100 mm |
|---|---|
| Höjd | 110 mm |
| Mått B | 100 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 0,8 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 0,8 mm |
| Böj (vinkel) | 45° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 110x100 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 18 St. |
| Produktserie | MKSM, MKS, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 2,2835 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,2835 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 45 110 FT
100
varmförzinkad
Stål
zink
6036330
RB 45 120 FT
200
varmförzinkad
Stål
zink
6036332
RB 45 130 FT
300
varmförzinkad
Stål
zink
6036334
RB 45 140 FT
400
varmförzinkad
Stål
zink
6036336
RB 45 150 FT
500
varmförzinkad
Stål
zink
6036338
RB 45 160 FT
600
varmförzinkad
Stål
zink
6036340
