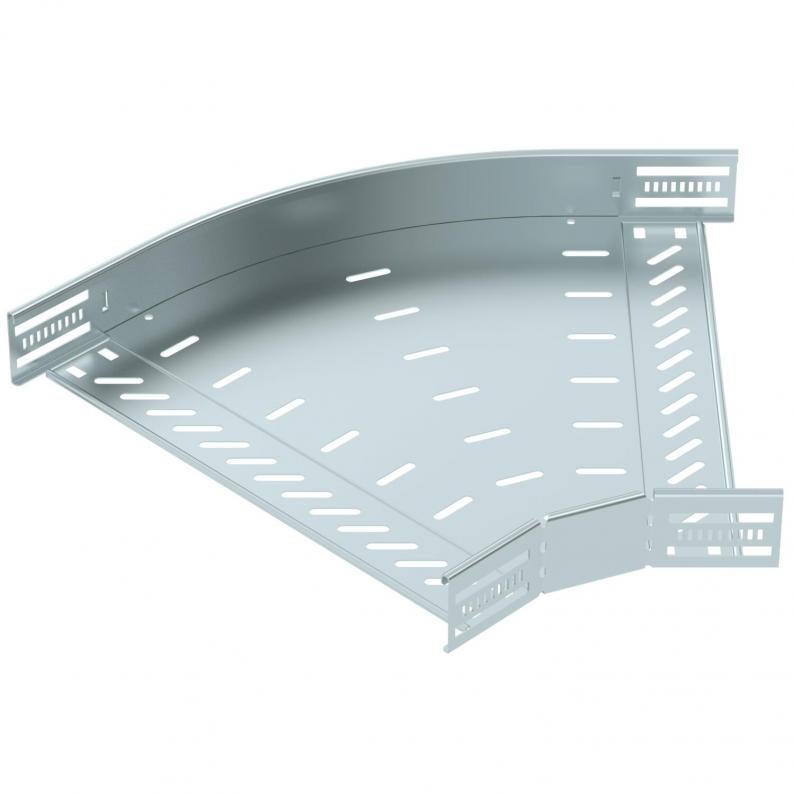

45° böj 60 FS
Typ RB 45 640 FS
Art.nr. 6036108
EAN 4012197345280
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 400 mm |
|---|---|
| Höjd | 60 mm |
| Mått B | 400 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 1 mm |
| Böj (vinkel) | 45° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 60x400 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 14 St. |
| Produktserie | EKS-serien, IKS-serien, MKSM, MKS, RKSM, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 4,8 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 4,8 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (5)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 45 610 FS
100
sendzimirförzinkad
Stål
zink
6036100
RB 45 615 FS
150
sendzimirförzinkad
Stål
zink
6036102
RB 45 620 FS
200
sendzimirförzinkad
Stål
zink
6036104
RB 45 630 FS
300
sendzimirförzinkad
Stål
zink
6036106
RB 45 640 FS
400
sendzimirförzinkad
Stål
zink
6036108
RB 45 650 FS
500
sendzimirförzinkad
Stål
zink
6036110
RB 45 660 FS
600
sendzimirförzinkad
Stål
zink
6036113
