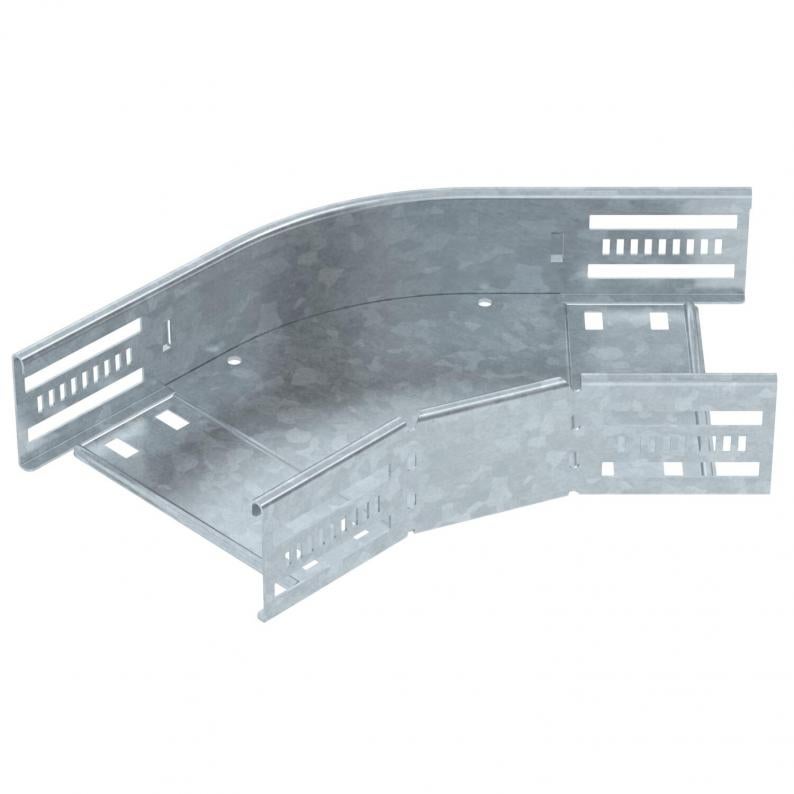

45° böj 60 FT
Typ RB 45 615 FT
Art.nr. 6036132
EAN 4012197345853
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 150 mm |
|---|---|
| Höjd | 60 mm |
| Mått B | 150 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 0,8 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 0,8 mm |
| Böj (vinkel) | 45° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 60x150 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 10 St. |
| Produktserie | EKS-serien, MKSM, MKS, RKSM, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,8556 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,8556 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (5)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 45 610 FT
100
varmförzinkad
Stål
zink
6036130
RB 45 615 FT
150
varmförzinkad
Stål
zink
6036132
RB 45 620 FT
200
varmförzinkad
Stål
zink
6036134
RB 45 630 FT
300
varmförzinkad
Stål
zink
6036136
RB 45 640 FT
400
varmförzinkad
Stål
zink
6036138
RB 45 650 FT
500
varmförzinkad
Stål
zink
6036140
RB 45 660 FT
600
varmförzinkad
Stål
zink
6036142
