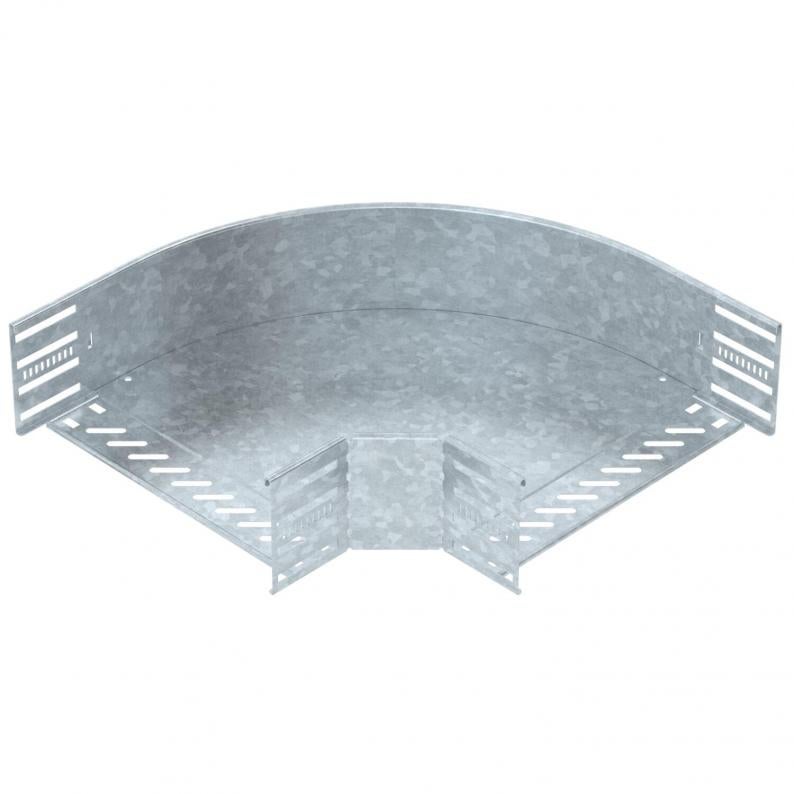

90° böj 110 FT
Typ RB 90 130 FT
Art.nr. 6036836
EAN 4012197344887
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 110 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 300 mm |
|---|---|
| Höjd | 110 mm |
| Mått B | 300 mm |
| Mått R | 50 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 0,8 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 0,8 mm |
| Böj (vinkel) | 90° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 110x300 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 22 St. |
| Produktserie | MKSM, MKS, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 5,4309 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 5,4309 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 90 110 FT
100
varmförzinkad
Stål
zink
6036830
RB 90 115 FT
150
varmförzinkad
Stål
zink
6036832
RB 90 120 FT
200
varmförzinkad
Stål
zink
6036834
RB 90 130 FT
300
varmförzinkad
Stål
zink
6036836
RB 90 140 FT
400
varmförzinkad
Stål
zink
6036838
RB 90 150 FT
500
varmförzinkad
Stål
zink
6036840
RB 90 160 FT
600
varmförzinkad
Stål
zink
6036842
