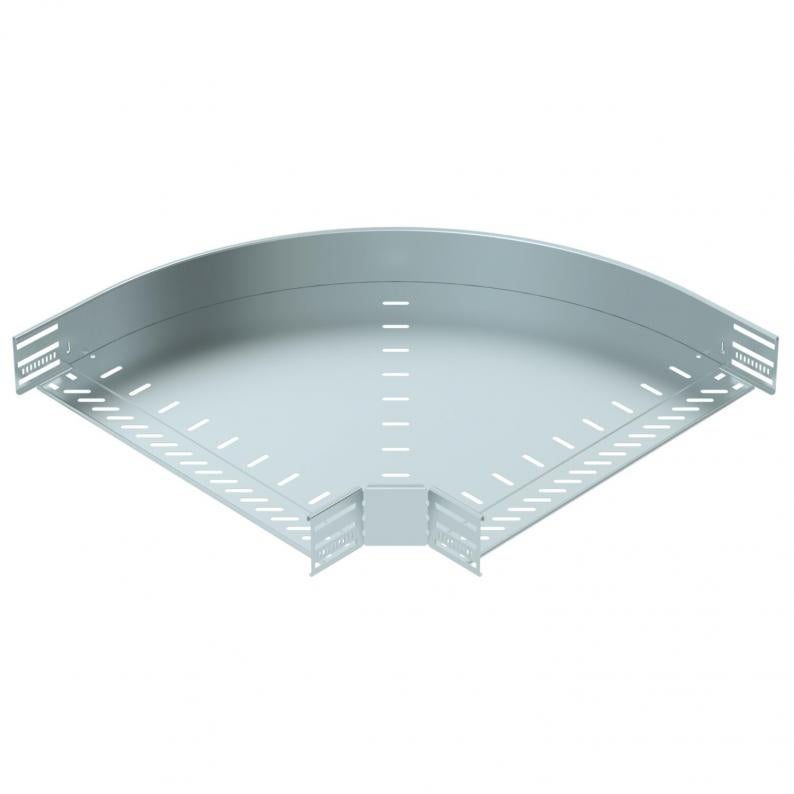

90° böj 85 FS
Typ RB 90 850 FS
Art.nr. 6036709
EAN 4012197343507
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 85 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 500 mm |
|---|---|
| Höjd | 85 mm |
| Mått B | 500 mm |
| Mått R | 50 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 1 mm |
| Böj (vinkel) | 90° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 85x500 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 20 St. |
| Produktserie | MKSM, MKS, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 13,3839 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 13,3839 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 90 810 FS
100
sendzimirförzinkad
Stål
zink
6036700
RB 90 820 FS
200
sendzimirförzinkad
Stål
zink
6036702
RB 90 830 FS
300
sendzimirförzinkad
Stål
zink
6036704
RB 90 840 FS
400
sendzimirförzinkad
Stål
zink
6036706
RB 90 850 FS
500
sendzimirförzinkad
Stål
zink
6036709
RB 90 860 FS
600
sendzimirförzinkad
Stål
zink
6036710
