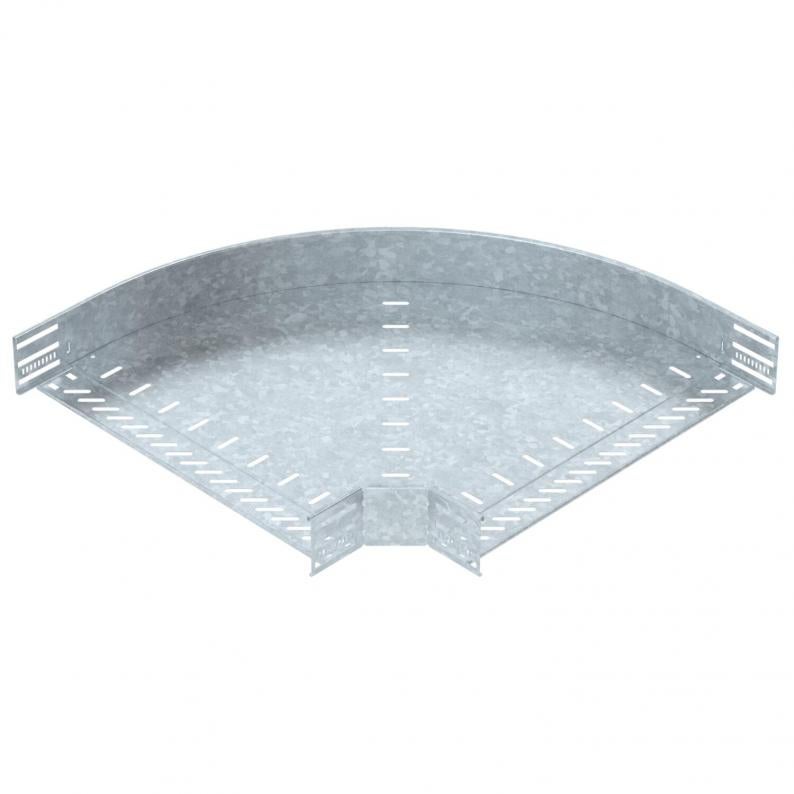

90° böj 85 FT
Typ RB 90 850 FT
Art.nr. 6036720
EAN 4012197405557
Art.nr. / Typ
Bredd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 85 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
Teknisk data
Mått
| Bredd | 500 mm |
|---|---|
| Höjd | 85 mm |
| Mått B | 500 mm |
| Mått R | 50 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Materialtjocklek, bottenplåt | 1 mm |
| Böj (vinkel) | 90° |
| Riktningsändring | horisontell |
| Med överdel | nej |
| Utformning | Böj solid |
| Uppfyller ROHS | ja |
| Gaveltjocklek | 1,25 mm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 85x500 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Typ av förbindelse för kabelhållarsystem | skruvad/pressad |
| Rekommenderat antal skruvar | 20 St. |
| Produktserie | MKSM, MKS, SKSM, SKS |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 12,3029 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 12,3029 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
Yta
Material
Färg
Art.nr.
RB 90 810 FT
100
varmförzinkad
Stål
zink
6036712
RB 90 820 FT
200
varmförzinkad
Stål
zink
6036714
RB 90 830 FT
300
varmförzinkad
Stål
zink
6036716
RB 90 840 FT
400
varmförzinkad
Stål
zink
6036718
RB 90 850 FT
500
varmförzinkad
Stål
zink
6036720
RB 90 860 FT
600
varmförzinkad
Stål
zink
6036722
