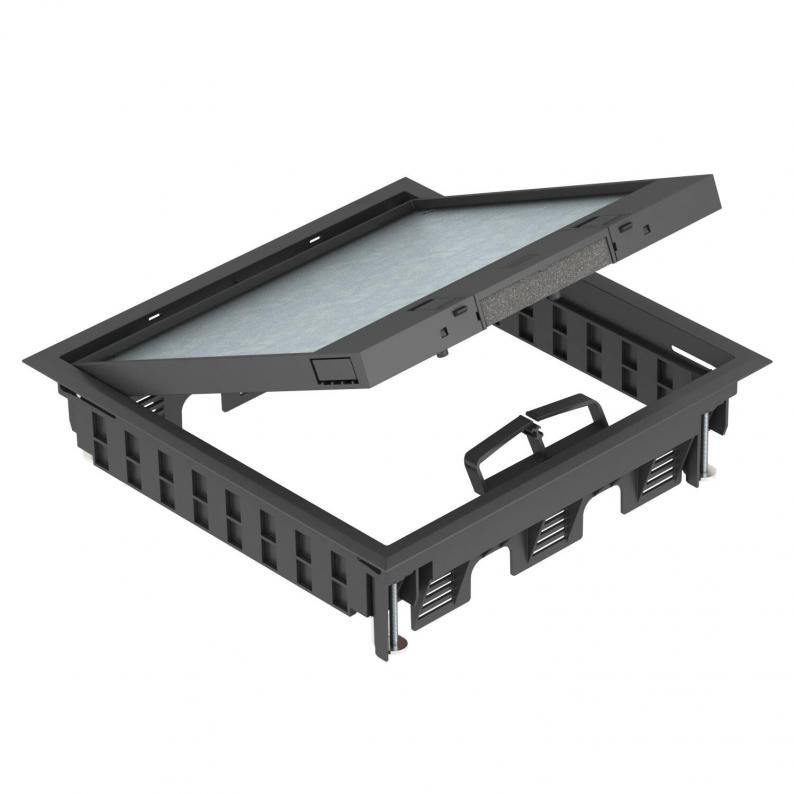

Apparatinsats GES9-3S med skjutbar spärr
Typ GES9-3S U 9011
Art.nr. 7405085
EAN 4012196460557
Art.nr. / Typ
Tjocklek på golvbeläggning
Färg
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Apparatinsats med skjutspärr för upp till 12 Modul 45-apparater i 3 universalbalkar UT4, används i kanalsystem och systemgolv.
Golvbeläggningsursparning i klafflocket förinställd på 5 mm, kan även ställas in vid behov på 10 mm.
. 3 täckplattor i format APMT5 kan installeras.
Golvbeläggningsursparning i klafflocket förinställd på 5 mm, kan även ställas in vid behov på 10 mm.
. 3 täckplattor i format APMT5 kan installeras.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
Teknisk data

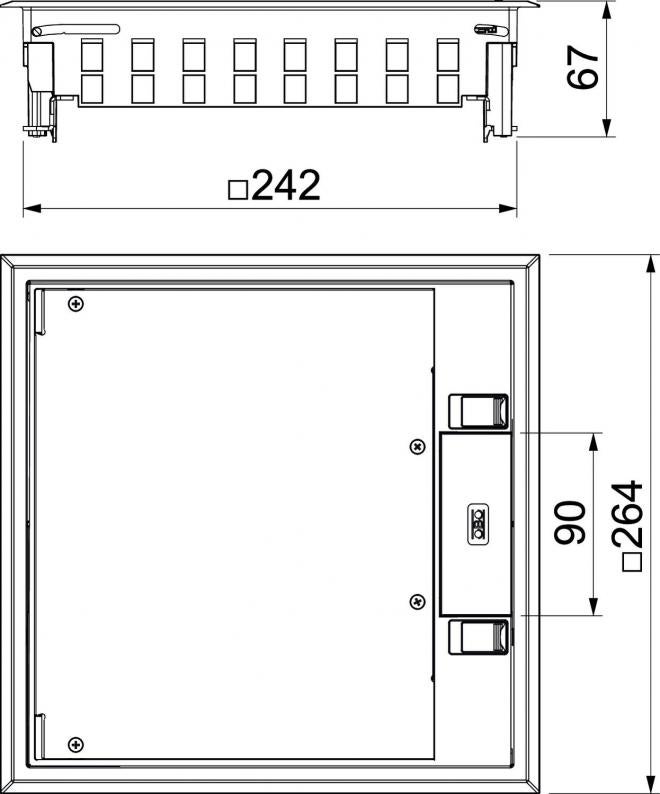

Mått
| Längd | 264 mm |
|---|---|
| Bredd | 264 mm |
| Höjd | 67 mm |
Teknisk data
| Golvhöjd min. | 73 mm |
|---|---|
| Tjocklek på golvbeläggning | 5 mm |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | nej |
| Antal inbyggningsbara enheter | 12 |
| Möjlighet till insättning av tätning | nej |
| Längd monteringsmått | 244 mm |
| Bredd monteringsmått | 244 mm |
| Avsedd för golvkanal | ja |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | torr |
| Ramutförande | Mattskyddsramar |
| Antal apparatinsatser | 3 |
| Avsedd för våtskötsel | nej |
| Monteringsdjup | 73 mm |
| Med golvbeläggningsursparing | ja |
| Skyddsram för golvbeläggning | ja |
| Utförande ledningsutlopp | Vridbar kabelutgång |
| Apparathållare för insättning av apparatinsatser | ja |
| Skyddsklass IK-kod | IK08 |
| Typ av monteringssystem | UT4 |
| Utförande för tung belastning | nej |
| Nominell dimension för apparater | 9 |
| Godkännande | VDE |
| Skyddsklass (IP) i använt skick | IP20 |
| Skyddsklass (IP) i oanvänt skick | IP40 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 5 000 N |
| Utförande | kvadratisk |
| Öppningsmekanism | Skjutbar spärr |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 76 mm |
| Dimension | 264x264x67 |
| Material | Polyamid |
| Färg | grafitsvart; RAL 9011 |
| Max. tjocklek på golvbeläggning | 10 mm |
| Produktserie | GES |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 5,8682 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 5,8682 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
