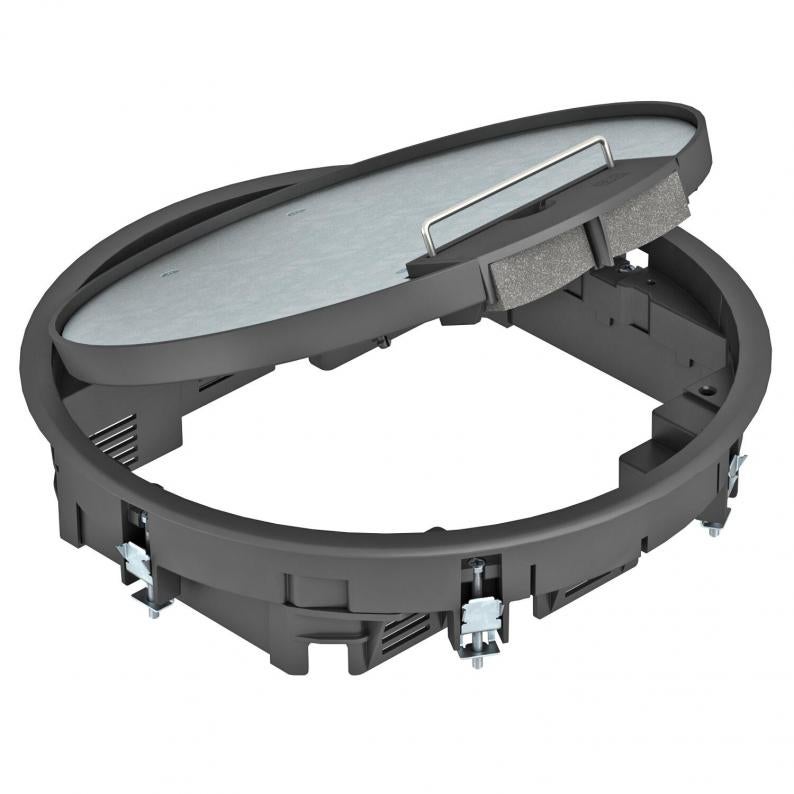

Apparatinsats GESR7 med greppbygel
Typ GESR7 10U 9011
Art.nr. 7405456
EAN 4012195103790
Art.nr. / Typ
7405456 / GESR7 10U 9011
Tjocklek på golvbeläggning
5 mm
Nominell dimension för apparater
R7
Färg
grafitsvart; RAL 9011
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Apparatinsats med greppbygel för upp till 10 Modul 45-apparater i 2 universalbalkar UT3 och en UT4, används i kanalsystem och systemgolv.
Upp till 7 installationsapparater med 50-centrumplatta kan användas.
Teknisk data
Teknisk data
| Golvhöjd min. | 78 mm |
|---|---|
| Tjocklek på golvbeläggning | 5 mm |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | ja |
| Antal inbyggningsbara enheter | 10 |
| Möjlighet till insättning av tätning | nej |
| Monteringsdiameter | 275 |
| Avsedd för golvkanal | ja |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | torr |
| Ramutförande | Mattskyddsramar |
| Antal apparatinsatser | 3 |
| Avsedd för våtskötsel | nej |
| Monteringsdjup | 78 mm |
| Ytterdiameter | 294 mm |
| Med golvbeläggningsursparing | ja |
| Skyddsram för golvbeläggning | ja |
| Utförande ledningsutlopp | Vridbar kabelutgång |
| Apparathållare för insättning av apparatinsatser | ja |
| Skyddsklass IK-kod | IK08 |
| Typ av monteringssystem | UT3 / UT4 |
| Utförande för tung belastning | nej |
| Nominell dimension för apparater | R7 |
| Godkännande | VDE |
| Skyddsklass (IP) i använt skick | IP20 |
| Skyddsklass (IP) i oanvänt skick | IP40 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 5 000 N |
| Utförande | rund |
| Öppningsmekanism | Greppbygel |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 14 mm |
| Spännvidd D max. | 36 mm |

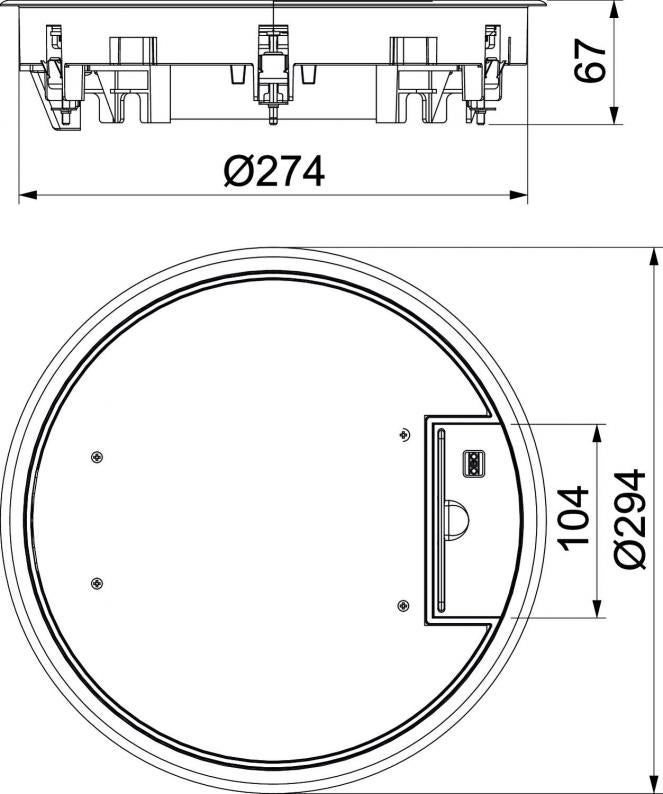

| Dimension | Ø294x66 |
| Material | Polyamid |
| Färg | grafitsvart; RAL 9011 |
| Produktserie | GESR |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 8,4204 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 8,4204 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
UT3 45 3
7408723
kl. VKE: 1 Styck
1Styck
Styck
UT4 45 4
7408727
kl. VKE: 1 Styck
1Styck
Styck
Typ
UT3 45 3
kl. VKE: 1 Styck
1Styck
Styck
Typ
UT4 45 4
kl. VKE: 1 Styck
1Styck
Styck
