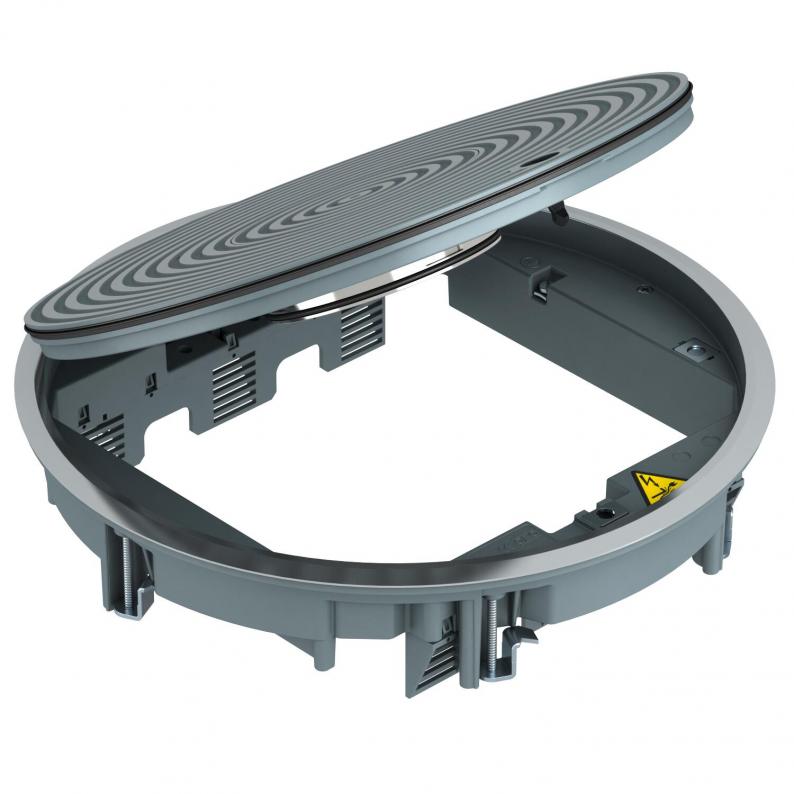

Apparatinsats GRAF9 universell, för våtstädning, med strukturlock
Typ GRAF9-2 U 7011
Art.nr. 7405746
EAN 4012195866985
Art.nr. / Typ
Färg
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Apparatinsats med tub för golv som våtstädas. för upp till 12st modul-45
Apparatinsats med tub för golv som våtstädas, 3-plans, för installation av monteringshållare MT9. 3 täckplattor i format APMT5 kan installeras.
Apparatinsats med tub för golv som våtstädas, 3-plans, för installation av monteringshållare MT9. 3 täckplattor i format APMT5 kan installeras.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
Teknisk data
Teknisk data
| Golvhöjd min. | 80 mm |
|---|---|
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | ja |
| Antal inbyggningsbara enheter | 12 |
| Möjlighet till insättning av tätning | ja |
| Monteringsdiameter | 305 |
| Avsedd för golvkanal | ja |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | våt |
| Ramutförande | Mattskyddsramar |
| Antal apparatinsatser | 3 |
| Avsedd för våtskötsel | ja |
| Monteringsdjup | 80 mm |
| Ytterdiameter | 325 mm |
| Med golvbeläggningsursparing | nej |
| Skyddsram för golvbeläggning | ja |
| Utförande ledningsutlopp | Försänkbar tub |
| Skyddsklass IK-kod | IK10 |
| Typ av monteringssystem | UT4 |
| Utförande för tung belastning | ja |
| Nominell dimension för apparater | R9 |
| Godkännande | VDE |
| Skyddsklass (IP) i använt skick | IP20 |
| Skyddsklass (IP) i oanvänt skick | IP45 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 10 000 N |
| Utförande | rund |
| Öppningsmekanism | Vridregel |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 4 mm |
| Spännvidd D max. | 73 mm |

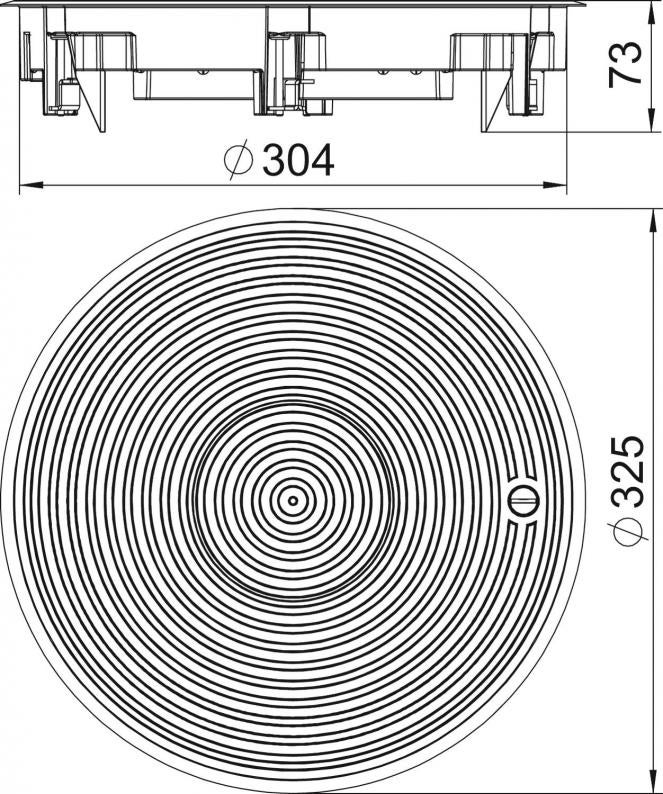

| Dimension | Ø325x74 |
| Material | Pressgjuten aluminium |
| Färg | järngrå; RAL 7011 |
| Produktserie | GRAF |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 3,9255 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
