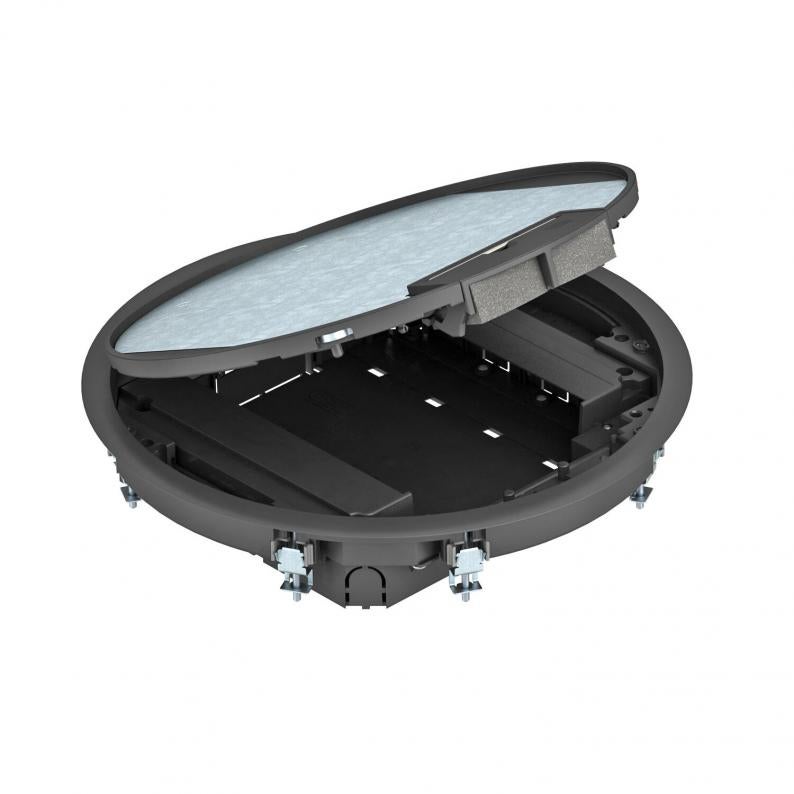

Apparatinsats rund för underlagsgolvhöjd 55 mm
Typ GESR9 55U V 9011
Art.nr. 7405049
EAN 4012195674467
Art.nr. / Typ / E-nr
Tjocklek på golvbeläggning
Färg
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
. Med två monteringshus för vertikal montering av Modul 45-apparater och fyra dragavlastningar. För montering av Modul 45-apparater behövs två installationsramar.
.
.
.
.
Teknisk data

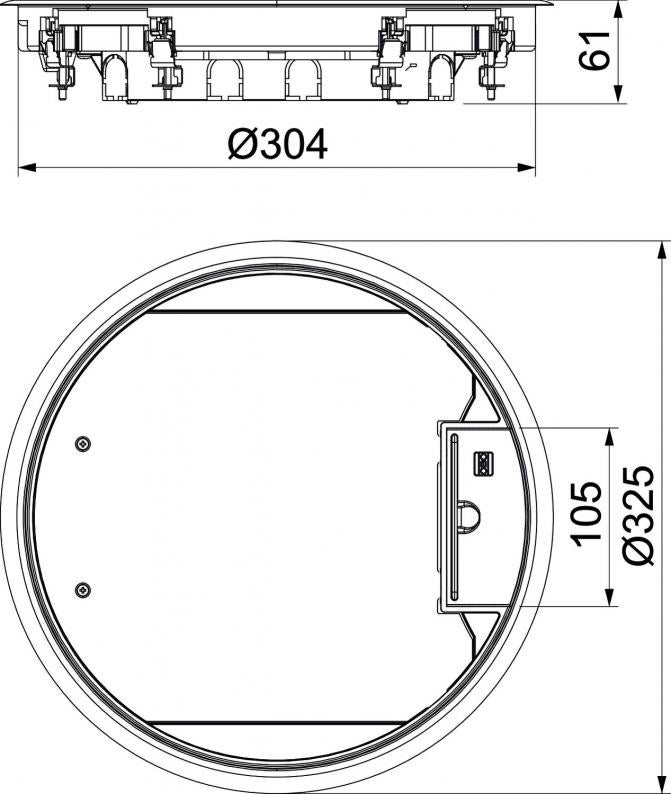

Mått
| Längd | 325 mm |
|---|---|
| Bredd | 325 mm |
| Höjd | 61 mm |
Teknisk data
| Massagolvhöjd min. | 55 mm |
|---|---|
| Golvhöjd min. | 58 mm |
| Tjocklek på golvbeläggning | 5 mm |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | ja |
| Antal inbyggningsbara enheter | 8 |
| Möjlighet till insättning av tätning | nej |
| Monteringsdiameter | 304 |
| Avsedd för golvkanal | ja |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | torr |
| Avsedd för våtskötsel | nej |
| Monteringsdjup | 58 mm |
| Ytterdiameter | 325 mm |
| Med golvbeläggningsursparing | nej |
| Skyddsram för golvbeläggning | ja |
| Utförande ledningsutlopp | Vridbar kabelutgång |
| Apparathållare för insättning av apparatinsatser | nej |
| Utförande för tung belastning | nej |
| Nominell dimension för apparater | R9 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 5 000 N |
| Utförande | rund |
| Öppningsmekanism | Greppbygel |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 10 mm |
| Spännvidd D max. | 28 mm |
| Dimension | Ø325x61 |
| Material | Polyamid |
| Färg | grafitsvart; RAL 9011 |
| Produktserie | GES |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 7,7792 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 7,7792 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
