AZ-minikanal system 200 FT
Typ AZK 200 FT
Art.nr. 6075350
EAN 4012195811190
Art.nr. / Typ / E-nr
6075350 / AZK 200 FT / 1132310
Längd
3000 mm
Bredd
200 mm
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5 mm
kl. VKE: 3 m
3m
m
Beskrivning

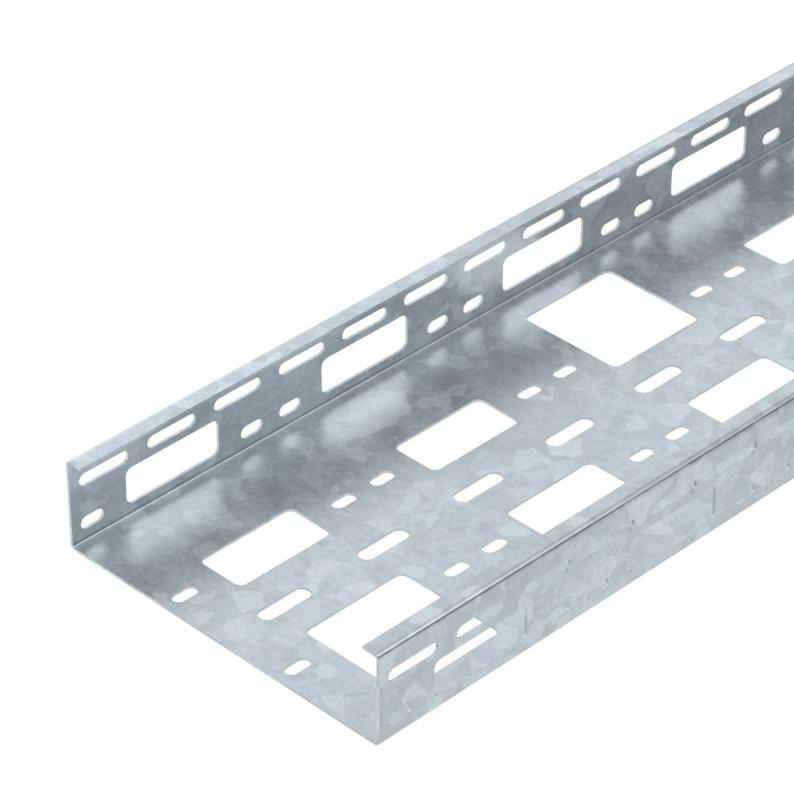

AZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Teknisk data

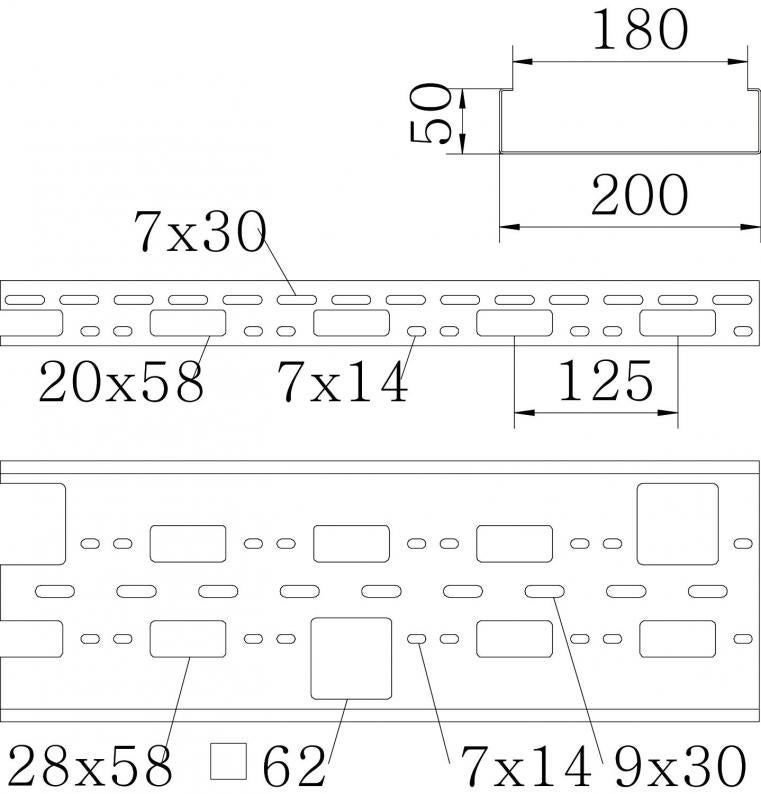

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 50 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 100 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 10000 mm² |
| Mått | 50x200x1,5 |
| Uppfyller ROHS | ja |
| Dimension | 50x200x3000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | AZK-serien |
Belastning
| Konsolavstånd 1,0 m | 2,5 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 1,9 kN/m |
| Konsolavstånd 2,0 m | 1,3 kN/m |
| Konsolavstånd 2,5 m | 0,8 kN/m |
| Konsolavstånd 3,0 m | 0,3 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 7,7883 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,7883 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
