Balkklämma, med rörhållare i botten
Typ SCVPC 7-13 D32
Art.nr. 1488631
EAN 4012197381028
Art.nr. / Typ
Längd
Bredd
Höjd
Mått L
Rör-/kabel diameter min.
Rör-/kabeldiameter max.
Flänstjocklek F min.
Flänstjocklek F max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning

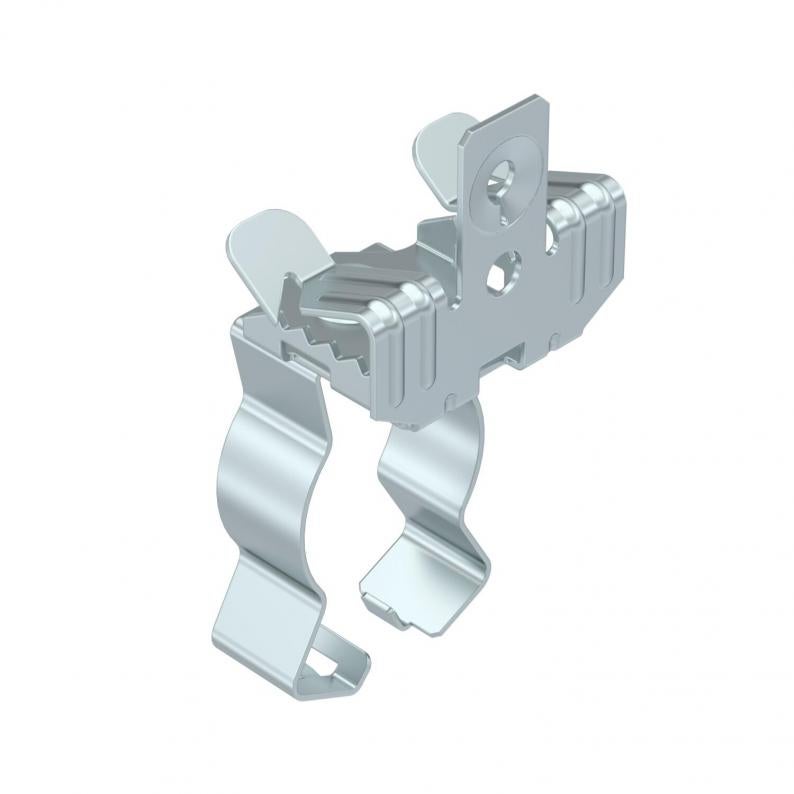

Balkklämma för montering av rör. Stängd rörhållare i botten. Fästning i stålbalkar genom hamring.
Teknisk data
Mått
| Längd | 97 mm |
|---|---|
| Bredd | 45 mm |
| Höjd | 37 mm |
| Mått L | 97 mm |
Teknisk data
| Gångjärnsände | nej |
|---|---|
| Gångjärn justerbart | nej |
| Brottbelastning | 0,45 kN |
| Uppfyller ROHS | ja |
| Rör-/kabel diameter min. | 30 mm |
| Rör-/kabeldiameter max. | 32 mm |
| fastsättningstyp | klämmor |
| Anslutningstyp/-komponent | Rör/kabel |
| Flänstjocklek F min. | 7 mm |
| Flänstjocklek F max. | 13 mm |
| Dimension | 7-13mm |
| Yta | Zink lamell |
| Material | Stål |
| Färg | zink |
| Produktserie | Balkklammer |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Längd
Bredd
Höjd
Mått L
Rör-/kabel diameter min.
Rör-/kabeldiameter max.
Flänstjocklek F min.
Flänstjocklek F max.
Art.nr.
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
Längd
Höjd
Mått L
Rör-/kabel diameter min.
Rör-/kabeldiameter max.
Flänstjocklek F min.
Flänstjocklek F max.
SCVPC 3-7 D25
Art.nr.
1488621
Längd
81
Bredd
45
Höjd
37
Mått L
80
Rör-/kabel diameter min.
20
Rör-/kabeldiameter max.
25
Flänstjocklek F min.
3
Flänstjocklek F max.
7
SCVPC 3-7 D32
Art.nr.
1488623
Längd
90
Bredd
45
Höjd
37
Mått L
90
Rör-/kabel diameter min.
30
Rör-/kabeldiameter max.
32
Flänstjocklek F min.
3
Flänstjocklek F max.
7
SCVPC 3-7 D40
Art.nr.
1488625
Längd
103
Bredd
45
Höjd
37
Mått L
100
Rör-/kabel diameter min.
36
Rör-/kabeldiameter max.
40
Flänstjocklek F min.
3
Flänstjocklek F max.
7
SCVPC 7-13 D25
Art.nr.
1488629
Längd
89
Bredd
45
Höjd
37
Mått L
87
Rör-/kabel diameter min.
20
Rör-/kabeldiameter max.
25
Flänstjocklek F min.
7
Flänstjocklek F max.
13
SCVPC 7-13 D32
Art.nr.
1488631
Längd
97
Bredd
45
Höjd
37
Mått L
97
Rör-/kabel diameter min.
30
Rör-/kabeldiameter max.
32
Flänstjocklek F min.
7
Flänstjocklek F max.
13
SCVPC 14-20 D25
Art.nr.
1488637
Längd
92
Bredd
45
Höjd
36
Mått L
90
Rör-/kabel diameter min.
20
Rör-/kabeldiameter max.
25
Flänstjocklek F min.
14
Flänstjocklek F max.
20
SCVPC 14-20 D32
Art.nr.
1488639
Längd
100
Bredd
45
Höjd
36
Mått L
100
Rör-/kabel diameter min.
30
Rör-/kabeldiameter max.
32
Flänstjocklek F min.
14
Flänstjocklek F max.
20
SCVPC 14-20 D40
Art.nr.
1488641
Längd
113
Bredd
45
Höjd
36
Mått L
110
Rör-/kabel diameter min.
36
Rör-/kabeldiameter max.
40
Flänstjocklek F min.
14
Flänstjocklek F max.
20
