Balkklammer-skruv, med gänga
Typ FL2-G M10 TG
Art.nr. 1488082
EAN 4012195151098
Art.nr. / Typ
Längd
Bredd
Höjd
Brottbelastning
Flänstjocklek F min.
Flänstjocklek F max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Med gänga.
Max vridmoment: 18 nm
Max vridmoment: 18 nm
Teknisk data

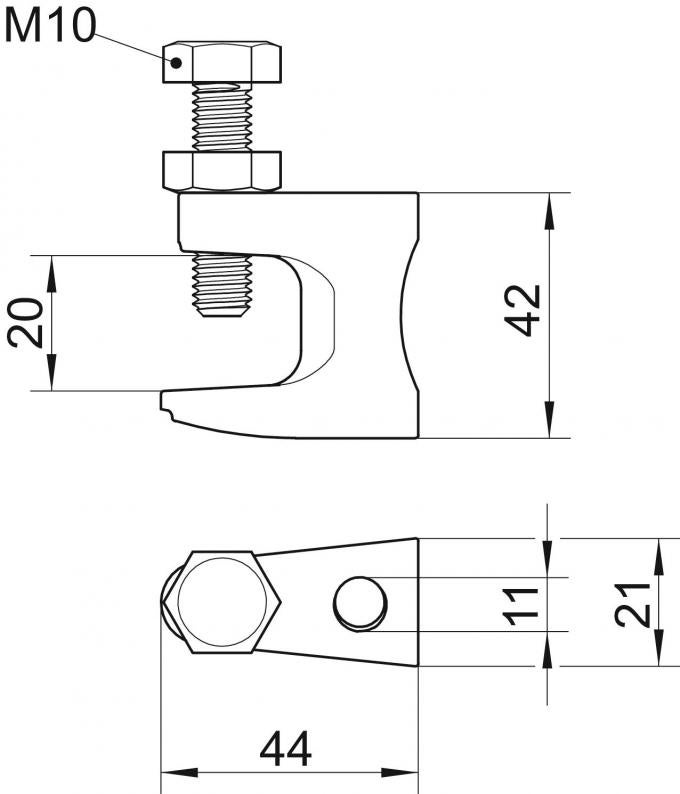

Mått
| Längd | 44 mm |
|---|---|
| Bredd | 21 mm |
| Höjd | 42 mm |
| Mått L | 44 mm |
| Mått B | 21 mm |
| Mått H | 42 mm |
| Mått F | 20 mm |
| Mått G (mm) | M10 |
Teknisk data
| Gänga metrisk | 10 |
|---|---|
| Gångjärnsände | nej |
| Gångjärn justerbart | nej |
| Brottbelastning | 2,5 kN |
| Passar för metrisk gängstång | 10 |
| max. Åtdragningsmoment | 18 Nm |
| Uppfyller ROHS | ja |
| fastsättningstyp | skruvar |
| Anslutningstyp/-komponent | Gänga |
| Flänstjocklek F min. | 0 mm |
| Flänstjocklek F max. | 20 mm |
| Dimension | 0-19mm |
| Material | Gjutjärn |
| Produktserie | Balkklammer |
Nedladdningar
0 valda
Datablad (1)
Förklaringar (4)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brottbelastning
Flänstjocklek F min.
Flänstjocklek F max.
Art.nr.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Längd
Bredd
Höjd
Brottbelastning
Flänstjocklek F max.
FL1-G M8 TG
Art.nr.
1488074
Längd
38
Bredd
19
Höjd
35
Brottbelastning
1,2
Flänstjocklek F min.
0
Flänstjocklek F max.
18
FL2-G M10 TG
Art.nr.
1488082
Längd
44
Bredd
21
Höjd
42
Brottbelastning
2,5
Flänstjocklek F min.
0
Flänstjocklek F max.
20
FL3-G M12 TG
Art.nr.
1488090
Längd
58
Bredd
23,5
Höjd
54
Brottbelastning
3,5
Flänstjocklek F min.
0
Flänstjocklek F max.
26
