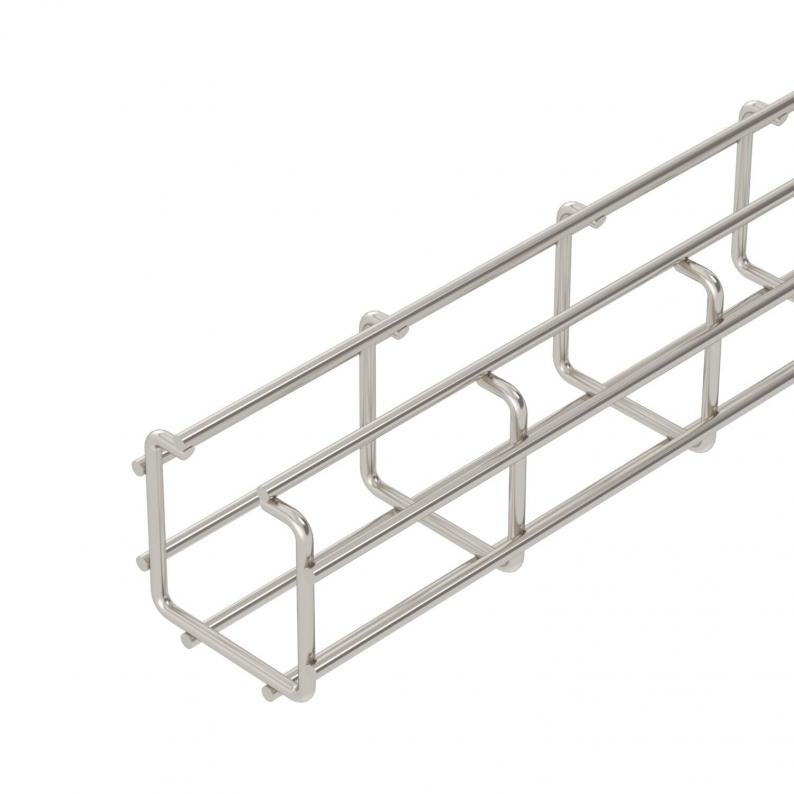

C-trådstege CGR 50 A2
Typ CGR 50 50 A2
Art.nr. 6016200
EAN 4012196012671
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
C-form av punktsvetsad ståltråd med sidhöjd 50 mm
Magnetisk skärmdämpning 15 dB.
Magnetisk skärmdämpning 15 dB.
Teknisk data

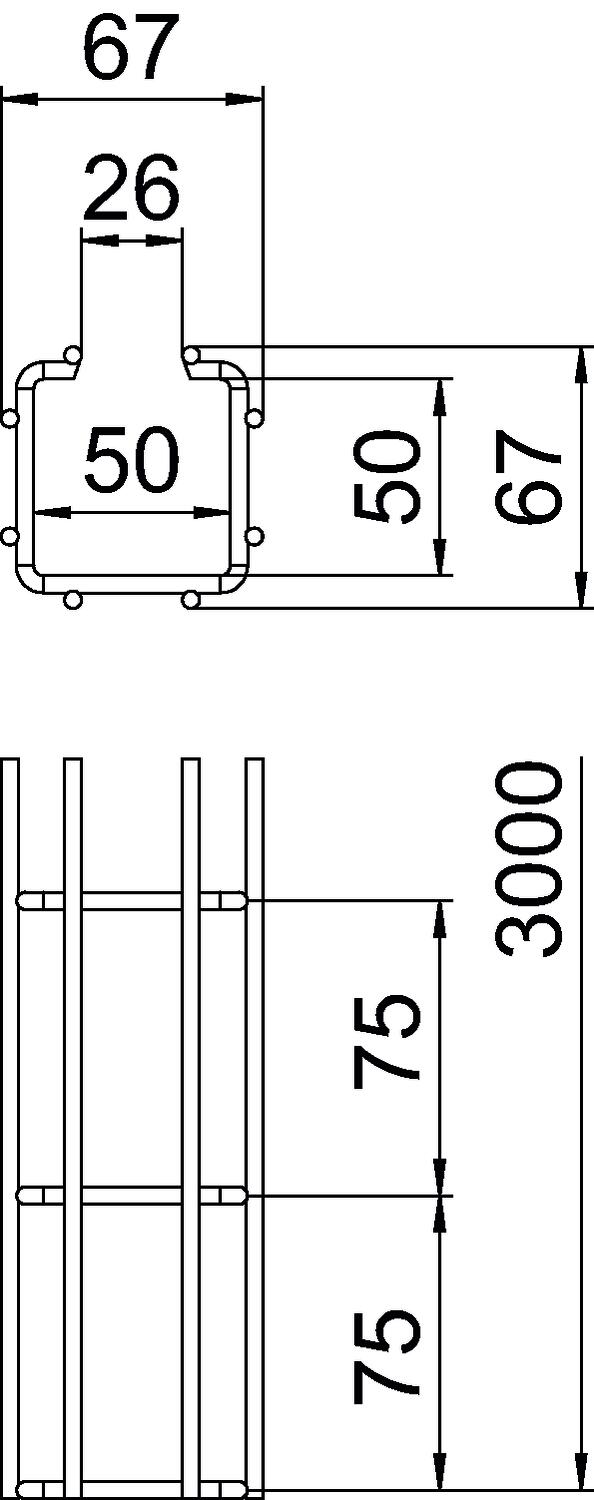

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 50 mm |
| Höjd | 50 mm |
| Mått A | 26 mm |
| Mått B | 67 mm |
| Mått H | 67 mm |
| Mått I1 | 30 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 13 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 1300 mm² |
| Integrerad skiljevägg | utan |
| Profil | C-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 4,5 mm |
| Dimension | 50x50x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | CGR-serien |
Belastning
| Konsolavstånd 1,0 m | 0,95 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,6 kN/m |
| Konsolavstånd 2,0 m | 0,35 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,8716 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,8716 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
CGR 50 50 A2
3000
50
50
nej
13
4,5
6016200
CGR 50 100 A2
3000
100
50
nej
33
4,5
6016235
CGR 50 200 A2
3000
200
50
nej
74
4,5
6016251
CGR 50 300 A2
3000
300
50
nej
116
4,5
6016253
CGR 50 400 A2
3000
400
50
nej
157
4,5
6016255
Bredd
Tvärsnitt
CGR 50 50 A2
Art.nr.
6016200
Längd
3000
Bredd
50
Höjd
50
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
13
Tråddiameter
4,5
CGR 50 100 A2
Art.nr.
6016235
Längd
3000
Bredd
100
Höjd
50
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
33
Tråddiameter
4,5
CGR 50 200 A2
Art.nr.
6016251
Längd
3000
Bredd
200
Höjd
50
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
74
Tråddiameter
4,5
CGR 50 300 A2
Art.nr.
6016253
Längd
3000
Bredd
300
Höjd
50
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
116
Tråddiameter
4,5
CGR 50 400 A2
Art.nr.
6016255
Längd
3000
Bredd
400
Höjd
50
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
157
Tråddiameter
4,5
