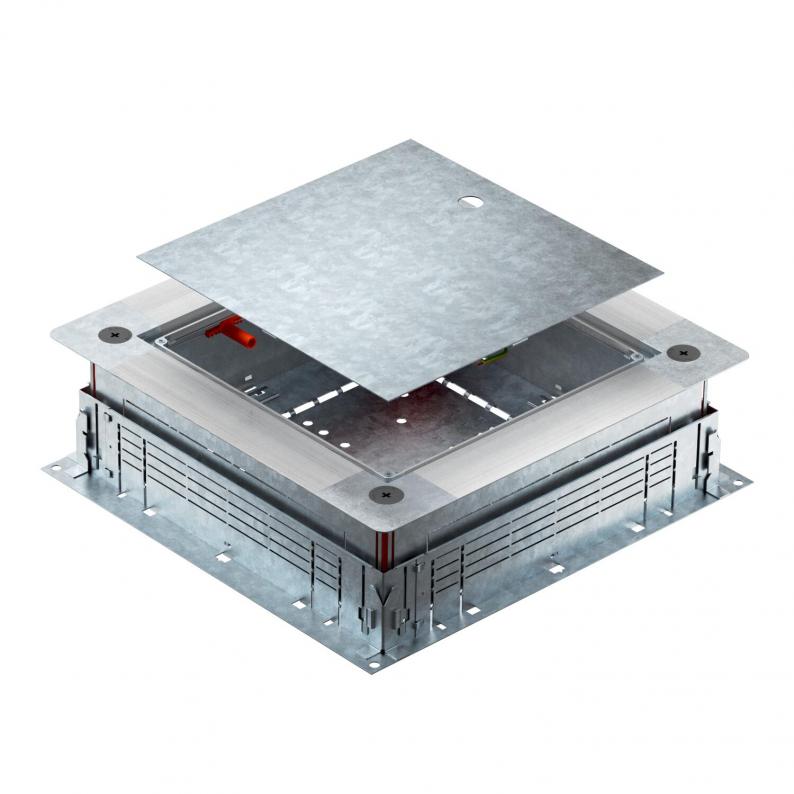

Drag- och avgreningsdosa UZD250-4
Typ UZD250-4 120165
Art.nr. 7410070
EAN 4012197478490
Art.nr. / Typ
Massagolvhöjd min.
Massagolvhöjd max.
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Drag- och förgreningsdosa för avjämningsmassa-övertäckta undergolvsinstallationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan steglöst nivåjusteras med snabbnivellering till en nominell avjämningshöjd på 120–165 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in med 2-delad EÜK-kanal.
Teknisk data
Mått
| Längd | 380 mm |
|---|---|
| Bredd | 400 mm |
| Höjd | 120 mm |
| Mått A | 380 mm |
| Mått B | 400 mm |
| Mått b | 283 mm |
| Mått a | 262 mm |
Teknisk data
| Massagolvhöjd min. | 120 mm |
|---|---|
| Massagolvhöjd max. | 165 mm |
| Lockmodell | universal |
| Höjdjusteringsintervall min. | 120 mm |
| Höjdjusteringsintervall max. | 165 mm |
| Minimihöjd på underlagsgolvet | 80 |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | nej |
| Kanalbredd min. | 190 mm |
| Kanalbredd max. | 250 mm |
| Monteringsöppning för golvtank | nej |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | ja |
| Bottenplatta | ja |
| Avsedd för golvkanal | ja |
| för röranslutning | nej |
| Nominell dimension | 250 mm |
| Kanalhöjd min. | 28 mm |
| Kanalhöjd max. | 58 mm |
| Dimension | 400x380x120 |
| Yta | sendzimirförzinkad |
| Material | Stål |
Nedladdningar
0 valda
Datablad (1)
Produktbilder (2)
Utföranden
Typ
Massagolvhöjd min.
Massagolvhöjd max.
Lockmodell
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
Art.nr.
UZD250-4 80125
80
125
universal
250
28
58
7410068
UZD250-4 120165
120
165
universal
250
28
58
7410070
UZD250-4 160205
160
205
universal
250
28
58
7410072
Massagolvhöjd min.
Massagolvhöjd max.
UZD250-4 80125
Art.nr.
7410068
Massagolvhöjd min.
80
Massagolvhöjd max.
125
Lockmodell
universal
Nominell dimension
250
Kanalhöjd min.
28
Kanalhöjd max.
58
UZD250-4 120165
Art.nr.
7410070
Massagolvhöjd min.
120
Massagolvhöjd max.
165
Lockmodell
universal
Nominell dimension
250
Kanalhöjd min.
28
Kanalhöjd max.
58
UZD250-4 160205
Art.nr.
7410072
Massagolvhöjd min.
160
Massagolvhöjd max.
205
Lockmodell
universal
Nominell dimension
250
Kanalhöjd min.
28
Kanalhöjd max.
58
