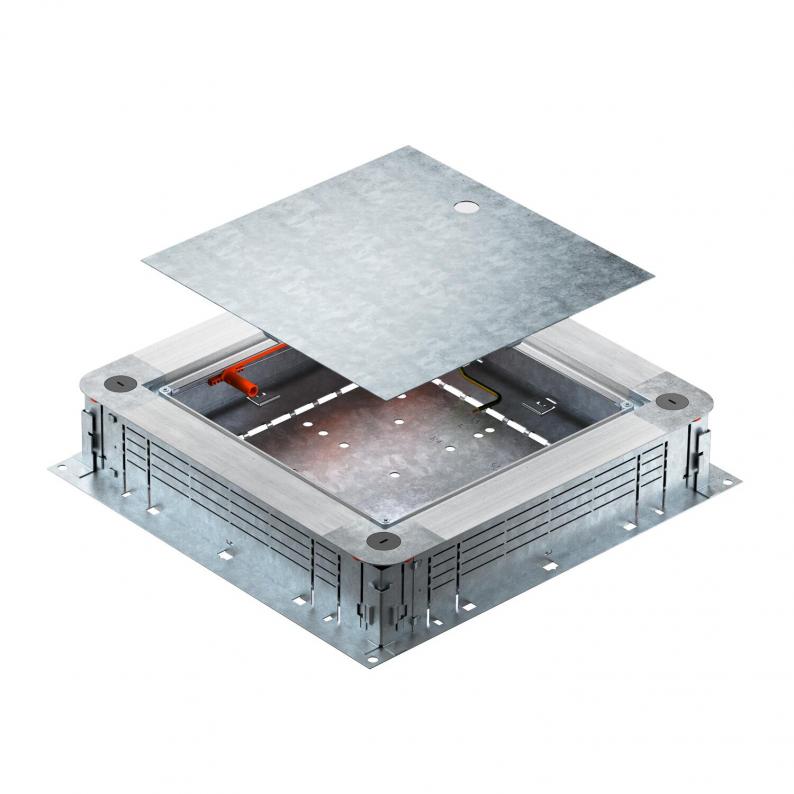

Drag- och avgreningsdosa UZD250-4 SO
Typ UZD250-4 SO
Art.nr. 7410010
EAN 4012197408756
Art.nr. / Typ
Massagolvhöjd min.
Massagolvhöjd max.
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Drag- och förgreningsdosa för avjämningsmassa-övertäckta undergolvsinstallationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan steglöst nivåjusteras med snabbnivellering till en nominell avjämningshöjd på 115–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in med 2-delad EÜK-kanal.
Teknisk data
Mått
| Längd | 380 mm |
|---|---|
| Bredd | 400 mm |
| Höjd | 80 mm |
| Mått A | 380 mm |
| Mått B | 400 mm |
| Mått b | 283 mm |
| Mått a | 262 mm |
Teknisk data
| Massagolvhöjd min. | 115 mm |
|---|---|
| Massagolvhöjd max. | 160 mm |
| Lockmodell | universal |
| Höjdjusteringsintervall min. | 115 mm |
| Höjdjusteringsintervall max. | 160 mm |
| Minimihöjd på underlagsgolvet | 115 |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | nej |
| Kanalbredd min. | 190 mm |
| Kanalbredd max. | 250 mm |
| Monteringsöppning för golvtank | nej |
| Antal inbyggningsbara enheter | 1 |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | ja |
| Bottenplatta | ja |
| Avsedd för golvkanal | ja |
| Monteringsöppning för monteringsenhet | kvadratisk |
| för röranslutning | nej |
| Nominell dimension | 250 mm |
| Skyddsklass (IP) i använt skick | IP20 |
| Kanalhöjd min. | 28 mm |
| Kanalhöjd max. | 58 mm |
| Dimension | 400x380x80 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Produktserie | UZD undergolvsdosa |
Nedladdningar
0 valda
Datablad (1)
Förklaringar (1)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Utföranden
Typ
Massagolvhöjd min.
Massagolvhöjd max.
Lockmodell
Monteringsöppning för monteringsenhet
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
Art.nr.
UZD250-4
80
160
universal
kvadratisk
250
28
58
7410022
UZD250-4 SO
115
160
universal
kvadratisk
250
28
58
7410010
Massagolvhöjd min.
UZD250-4
Art.nr.
7410022
Massagolvhöjd min.
80
Massagolvhöjd max.
160
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
250
Kanalhöjd min.
28
Kanalhöjd max.
58
UZD250-4 SO
Art.nr.
7410010
Massagolvhöjd min.
115
Massagolvhöjd max.
160
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
250
Kanalhöjd min.
28
Kanalhöjd max.
58
