Drag- och avgreningsdosa UZD350-4

Typ UZD350-4 120165

Art.nr. 7410076

EAN 4012197478582

Datablad (PDF)

Visa alla utföranden

Art.nr. / Typ

Massagolvhöjd min.

Massagolvhöjd max.

Nominell dimension

Kanalhöjd min.

Kanalhöjd max.

kl. VKE: 1 Styck

Styck

Beskrivning

Drag- och förgreningsdosa för avjämningsmassa-övertäckta undergolvsinstallationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan steglöst nivåjusteras med snabbnivellering till en nominell avjämningshöjd på 120–165 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in med 2-delad EÜK-kanal.

Teknisk data

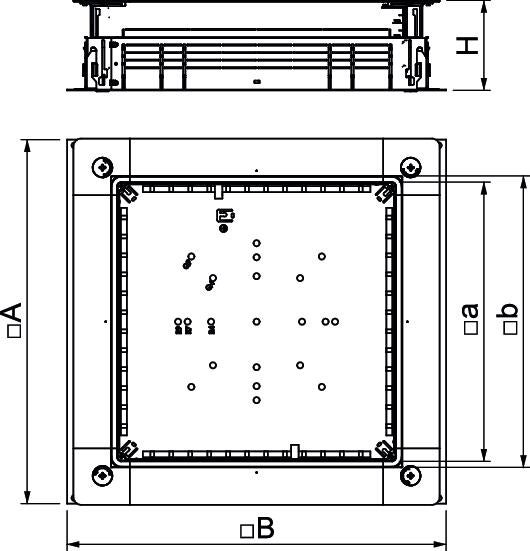

Mått

Längd	480 mm
Bredd	500 mm
Höjd	120 mm
Mått A	480 mm
Mått B	500 mm
Mått b	383 mm
Mått a	362 mm

Teknisk data

Massagolvhöjd min.	120 mm
Massagolvhöjd max.	165 mm
Lockmodell	universal
Höjdjusteringsintervall min.	120 mm
Höjdjusteringsintervall max.	165 mm
Minimihöjd på underlagsgolvet	80
Lämplig för försänkt golvkanal	ja
Lämplig för kanal i golvplanet, sluten	nej
Kanalbredd min.	190 mm
Kanalbredd max.	350 mm
Monteringsöppning för golvtank	nej
Möjlighet till insättning av tätning	ja
Frånkopplingsbar	ja
Bottenplatta	ja
Avsedd för golvkanal	ja
för röranslutning	nej
Nominell dimension	350 mm
Kanalhöjd min.	28 mm
Kanalhöjd max.	58 mm
Dimension	500x480x120
Yta	sendzimirförzinkad
Material	Stål

Nedladdningar

0 valda

Datablad (1)

Produktbilder (2)

Utföranden

Massagolvhöjd min.

Massagolvhöjd max.

UZD350-4 80125

Art.nr.

7410074

Massagolvhöjd min.

Massagolvhöjd max.

125

Lockmodell

universal

Nominell dimension

350

Kanalhöjd min.

Kanalhöjd max.

UZD350-4 120165

Art.nr.

7410076

Massagolvhöjd min.

120

Massagolvhöjd max.

165

Lockmodell

universal

Nominell dimension

350

Kanalhöjd min.

Kanalhöjd max.
