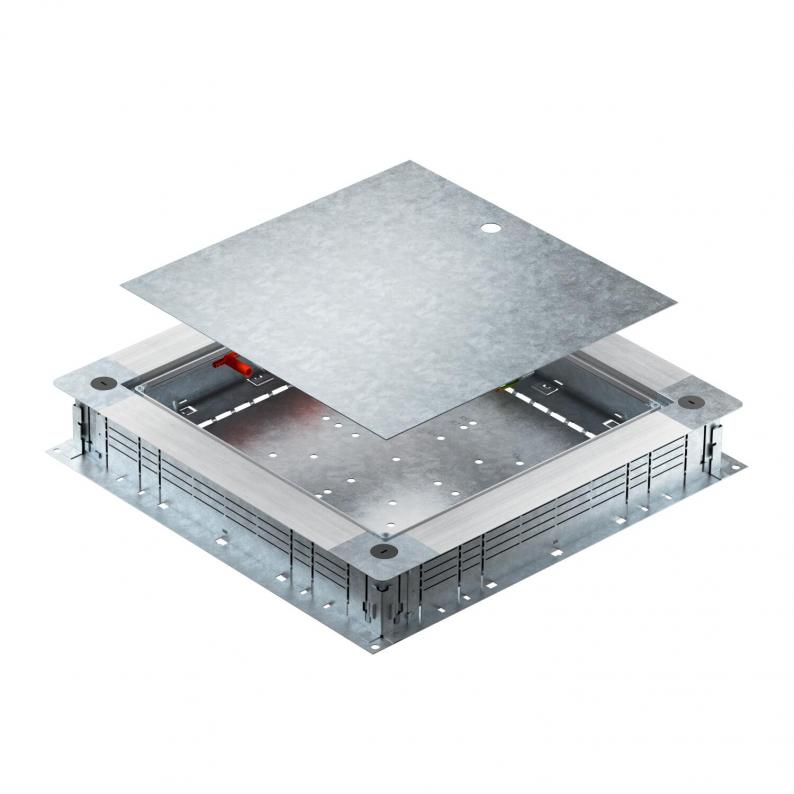

Drag- och avgreningsdosa UZD350-4
Typ UZD350-4
Art.nr. 7410023
EAN 4012197375355
Art.nr. / Typ
Massagolvhöjd min.
Massagolvhöjd max.
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Drag- och avgreningsdosa för golvövertäckta installationskanaler med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till undergolvshöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in med 2-delad EÜK-kanal.
Teknisk data
Mått
| Längd | 480 mm |
|---|---|
| Bredd | 500 mm |
| Höjd | 80 mm |
| Mått A | 480 mm |
| Mått B | 500 mm |
| Mått b | 383 mm |
| Mått a | 362 mm |
Teknisk data
| Massagolvhöjd min. | 80 mm |
|---|---|
| Massagolvhöjd max. | 160 mm |
| Lockmodell | universal |
| Höjdjusteringsintervall min. | 80 mm |
| Höjdjusteringsintervall max. | 160 mm |
| Minimihöjd på underlagsgolvet | 80 |
| Lämplig för försänkt golvkanal | ja |
| Lämplig för kanal i golvplanet, sluten | nej |
| Kanalbredd min. | 190 mm |
| Kanalbredd max. | 350 mm |
| Monteringsöppning för golvtank | nej |
| Antal inbyggningsbara enheter | 1 |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | ja |
| Bottenplatta | ja |
| Avsedd för golvkanal | ja |
| Monteringsöppning för monteringsenhet | kvadratisk |
| för röranslutning | nej |
| Nominell dimension | 350 mm |
| Skyddsklass (IP) i använt skick | IP20 |
| Uppfyller ROHS | undantag |
| Kanalhöjd min. | 28 mm |
| Kanalhöjd max. | 58 mm |
| Dimension | 500x480x80 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Produktserie | UZD undergolvsdosa |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 29,5817 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 29,5817 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Massagolvhöjd min.
Massagolvhöjd max.
Lockmodell
Monteringsöppning för monteringsenhet
Nominell dimension
Kanalhöjd min.
Kanalhöjd max.
Art.nr.
UZD350-4
80
160
universal
kvadratisk
350
28
58
7410023
UZD350-4 SO
115
160
universal
kvadratisk
350
28
58
7410011
Massagolvhöjd min.
UZD350-4
Art.nr.
7410023
Massagolvhöjd min.
80
Massagolvhöjd max.
160
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
350
Kanalhöjd min.
28
Kanalhöjd max.
58
UZD350-4 SO
Art.nr.
7410011
Massagolvhöjd min.
115
Massagolvhöjd max.
160
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
350
Kanalhöjd min.
28
Kanalhöjd max.
58
