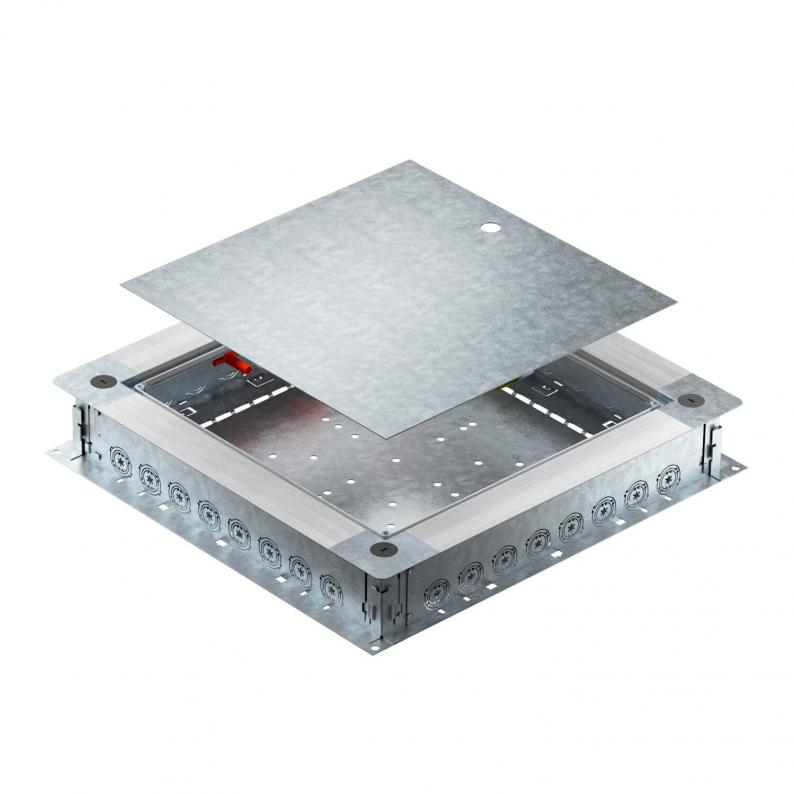

Drag- och avgreningsdosa UZD350-4 R
Typ UZD350-4 R
Art.nr. 7410025
EAN 4012197375386
Art.nr. / Typ
7410025 / UZD350-4 R
Massagolvhöjd min.
80 mm
Massagolvhöjd max.
160 mm
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
350 mm
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Drag- och avgreningsdosa UZD350-4 R med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till golvhöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in via rörgenomföringar. Rörgenomföring per sida lämplig för 8 installationsrör vardera med diametrarna M20, M25 och M32.
Teknisk data
Mått
| Längd | 480 mm |
|---|---|
| Bredd | 500 mm |
| Höjd | 80 mm |
| Mått A | 480 mm |
| Mått B | 500 mm |
| Mått b | 383 mm |
| Mått a | 362 mm |
Teknisk data
| Massagolvhöjd min. | 80 mm |
|---|---|
| Massagolvhöjd max. | 160 mm |
| Lockmodell | universal |
| Höjdjusteringsintervall min. | 80 mm |
| Höjdjusteringsintervall max. | 160 mm |
| Minimihöjd på underlagsgolvet | 80 |
| Lämplig för försänkt golvkanal | nej |
| Lämplig för kanal i golvplanet, sluten | nej |
| Monteringsöppning för golvtank | nej |
| Antal inbyggningsbara enheter | 1 |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | ja |
| Bottenplatta | ja |
| Avsedd för golvkanal | nej |
| Monteringsöppning för monteringsenhet | kvadratisk |
| för röranslutning | ja |
| Nominell dimension | 350 mm |
| Skyddsklass (IP) i använt skick | IP20 |
| Uppfyller ROHS | undantag |
| Dimension | 500x480x80 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Produktserie | UZD undergolvsdosa |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 29,833 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
