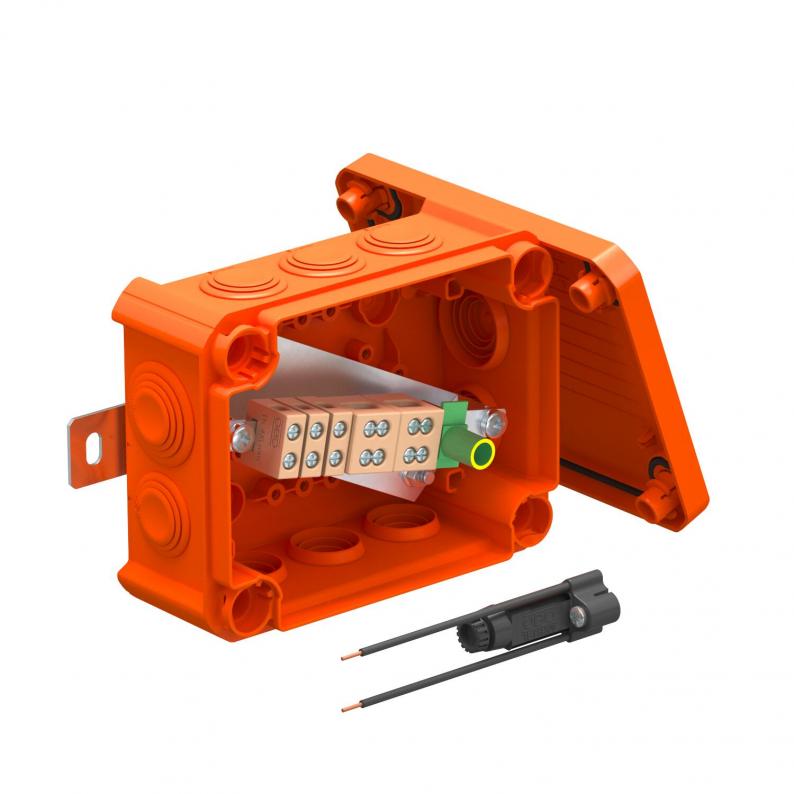

FireBox T100ED, med säkringshållare och utvändig fastsättning
Typ T100ED 06AF
Art.nr. 7205752
EAN 4012196812288
Art.nr. / Typ / E-nr
Inre dimension
Antal införningar
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kopplingsdosa med säkringshållare och mjuka instickstätningar. Gott om kabeldragningsutrymme med diagonalt placerad anslutningsenhet med helt förmonterade keramikklämmor som tål hög temperatur. Grön-gul skyddsledarklämma. Fäst i lättåtkomliga yttre fästöron Godkänd för brandsäker elinstallation / elektrisk funktionsgaranti enligt DIN 4102 Part 12. Klasserna E30, E60 och E90. Keramiska plintar har testats enligt DIN EN 60998-2-1:2004.
Inklusive 2 x skruvexpander MMSplus P 6x35.
Inklusive 2 x skruvexpander MMSplus P 6x35.
Teknisk data
Mått
| Längd | 150 mm |
|---|---|
| Bredd | 116 mm |
| Höjd | 67 mm |
| Inre dimension | 136x102x57 mm |
| Mått L | 150 mm |
| Mått B | 116 mm |
| Mått H | 67 mm |
| Mått L1 | 162 mm |
| Mått L2 | 182 mm |
Teknisk data
| Slagtålig | nej |
|---|---|
| Halogenfri | ja |
| Antal införningar | 10 |
| Antal klämmor | 6 |
| införning bakifrån | nej |
| Transparent lock | nej |
| Kapslingsklasser | IP66 |
| Nominell spänning | 660 V |
| Stapelbar | nej |
| Med lock | ja |
| Plomberbar | nej |
| För Ex-zon | utan |
| Isolationsspänning Ui | 690 V |
| Brandsäker installation / funktionsgaranti | E 90 |
| Explosionssäkert utförande | nej |
| Typ av dosgenomföring | Membran utskärbar |
| Med avskärmning | nej |
| Väderbeständig | nej |
| För Ex-zon gas | utan |
| För Ex-zon damm | utan |
| Nominellt tvärsnitt min. | 1,5 mm² |
| Nominellt tvärsnitt max. | 6 mm² |
| Form | rektangulär |
| Bestyckning | Klämma |
| Lock | ej transparent |
| Lockfästen | skruvad |
| Uppfyller ROHS | undantag |
| Dimension | 150x116x67 |
| Material | Polypropen |
| Färg | orange; RAL 2003 |
| Enkelklämma | 3 |
| Dubbelplint | 2 |
| Skyddsledarplint | 1 |
| Produktserie | FireBox T-serien |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,6913 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,6913 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
