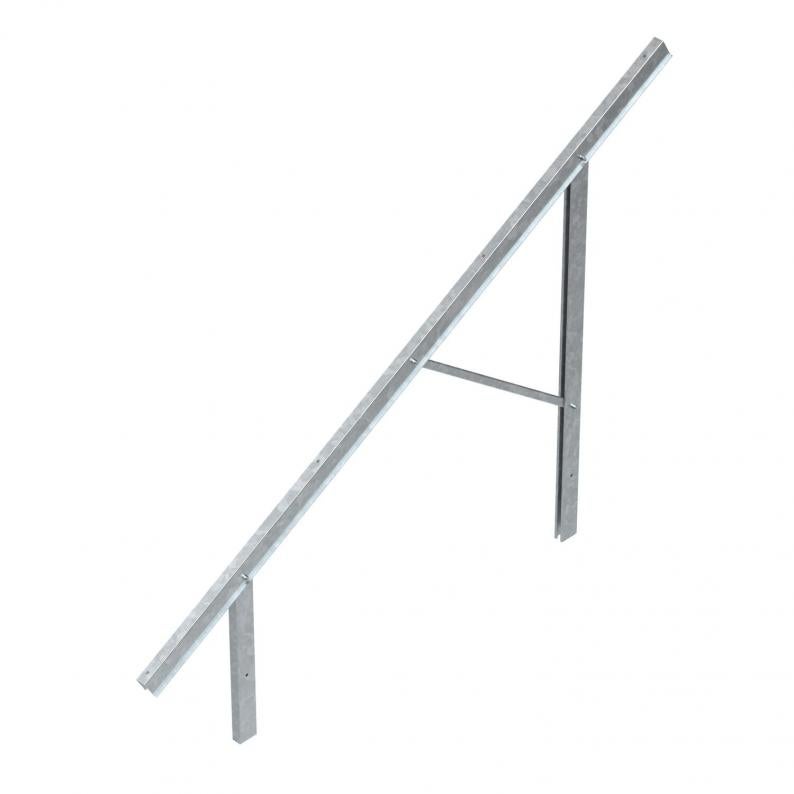

Förmontering balk för solpanelsmodulmontering, öppna utrymmen
Typ VT 30L FT
Art.nr. 5901566
EAN 4012197394721
Art.nr. / Typ
Längd
Lutning min.
Lutning max.
LEVERANSTID PÅ FÖRFRÅGAN
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Förmonterad balk i fint, medelgrovt eller grovt utförande för montering av solpanelssystem på öppna utrymmen tillsammans med balkprofiler och änd-/mellanklämmor. Montering med nerslagsprofiler i mark eller med stödfötter på betongfundament.
Teknisk data
Mått
| Längd | 3104 mm |
|---|---|
| Bredd | 93 mm |
| Höjd | 2387 mm |
| Mått L | 3525 mm |
| Mått H | 2387 mm |
| Mått I | 1992 mm |
| Vinkel α | 30 |
Teknisk data
| inställningsbar | nej |
|---|---|
| Lutning min. | 30 ° |
| Lutning max. | 30 ° |
| Dimension | 3104x91x2387 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Integrerad kabelkanal | nej |
| Kabelkanal valfri | ja |
| Avsedd för takmaterial | övriga |
| Takgenomföring krävs | nej |
| inpassning | vertikal |
| Förankring | Fristående |
| Monteringstyp solpanelsmonteringssystem | Golv |
| Modulbredd min. | 990 mm |
| Modulbredd max. | 1310 mm |
| Modulhöjd min. | 20 mm |
| Modulhöjd max. | 50 mm |
| Modullängd min. | 2100 mm |
| Modullängd max. | 2400 mm |
| Produktserie | Magic PV Field |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 84,6355 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 84,6355 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Lutning min.
Lutning max.
Art.nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Längd
Lutning min.
Lutning max.
VT 10S FT
Art.nr.
5901550
Längd
2689
Lutning min.
10
Lutning max.
10
VT 10M FT
Art.nr.
5901552
Längd
3110
Lutning min.
10
Lutning max.
10
VT 10L FT
Art.nr.
5901554
Längd
3489
Lutning min.
10
Lutning max.
10
VT 25S FT
Art.nr.
5901556
Längd
2517
Lutning min.
25
Lutning max.
25
VT 25M FT
Art.nr.
5901558
Längd
2898
Lutning min.
25
Lutning max.
25
VT 25L FT
Art.nr.
5901560
Längd
3236
Lutning min.
25
Lutning max.
25
VT 30S FT
Art.nr.
5901562
Längd
2732
Lutning min.
30
Lutning max.
30
VT 30M FT
Art.nr.
5901564
Längd
2779
Lutning min.
30
Lutning max.
30
VT 30L FT
Art.nr.
5901566
Längd
3104
Lutning min.
30
Lutning max.
30
