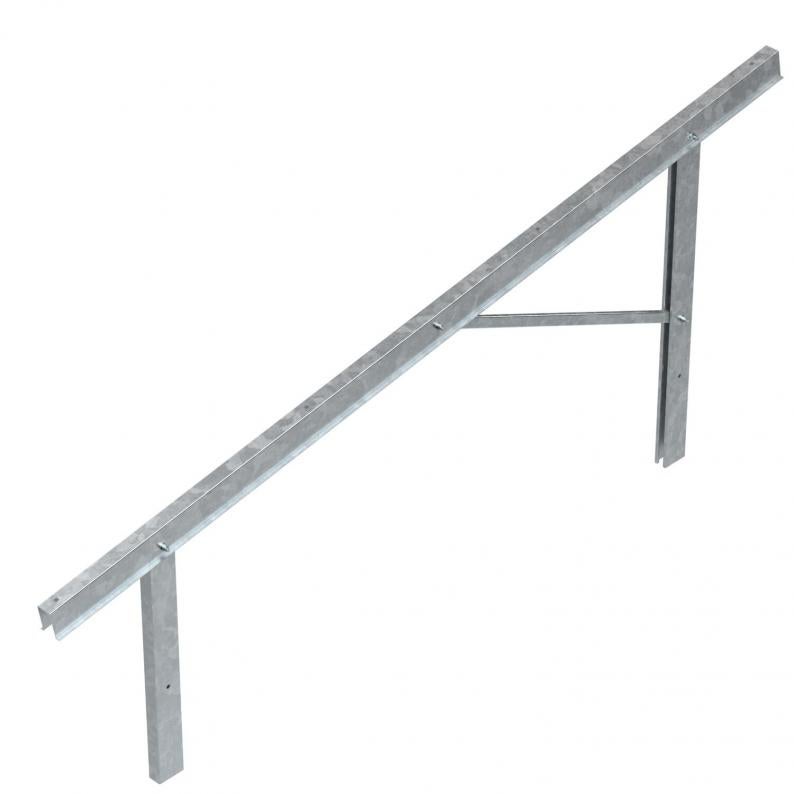

Förmontering balk för solpanelsmodulmontering, öppna utrymmen
Typ VT 10M FT
Art.nr. 5901552
EAN 4012197394578
Art.nr. / Typ
Längd
Lutning min.
Lutning max.
LEVERANSTID PÅ FÖRFRÅGAN
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Förmonterad balk i fint, medelgrovt eller grovt utförande för montering av solpanelssystem på öppna utrymmen tillsammans med balkprofiler och änd-/mellanklämmor. Montering med nerslagsprofiler i mark eller med stödfötter på betongfundament.
Teknisk data
Mått
| Längd | 3110 mm |
|---|---|
| Bredd | 93 mm |
| Höjd | 1413 mm |
| Mått L | 3150 mm |
| Mått H | 1413 mm |
| Mått I | 2265 mm |
| Vinkel α | 10 |
Teknisk data
| inställningsbar | nej |
|---|---|
| Lutning min. | 10 ° |
| Lutning max. | 10 ° |
| Dimension | 3110x91x1413 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Integrerad kabelkanal | nej |
| Kabelkanal valfri | ja |
| Avsedd för takmaterial | övriga |
| Takgenomföring krävs | nej |
| inpassning | vertikal |
| Förankring | Fristående |
| Monteringstyp solpanelsmonteringssystem | Golv |
| Modulbredd min. | 990 mm |
| Modulbredd max. | 1310 mm |
| Modulhöjd min. | 20 mm |
| Modulhöjd max. | 50 mm |
| Modullängd min. | 1850 mm |
| Modullängd max. | 2100 mm |
| Produktserie | Magic PV Field |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 73,2789 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 73,2789 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Lutning min.
Lutning max.
Art.nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
