G-trådstege Magic® 150 A2
Typ G-GRM 150 100 A2
Art.nr. 6005559
EAN 4012195686507
Art.nr. / Typ / E-nr
6005559 / G-GRM 150 100 A2 / 1131680
Längd
3000 mm
Bredd
100 mm
Höjd
150 mm
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
107 cm²
Tråddiameter
3,9 mm
kl. VKE: 3 m
3m
m
Beskrivning

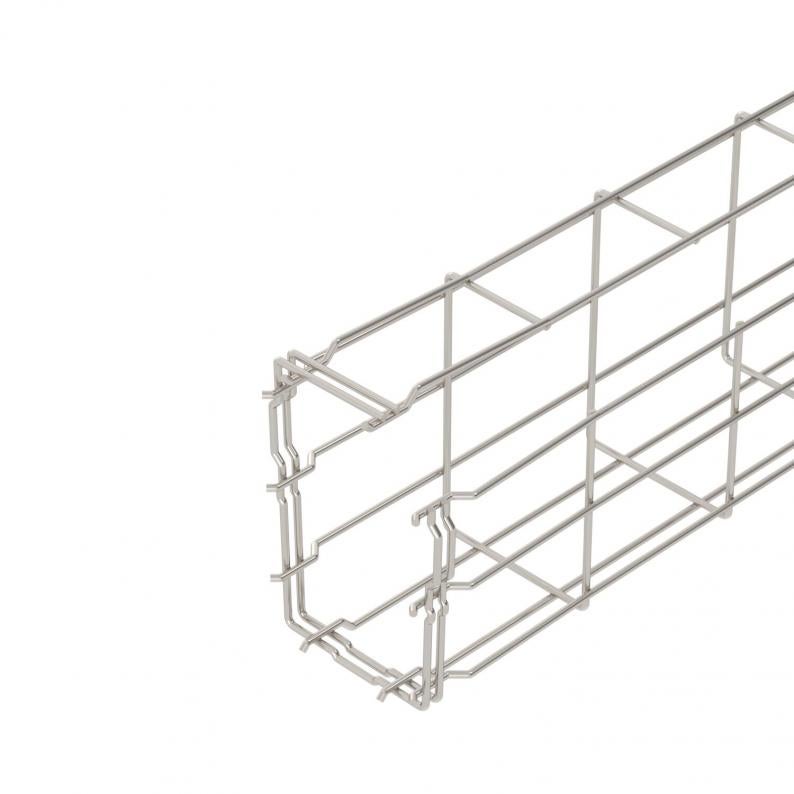

G-form av punktsvetsad ståltråd.
Direkt vägg- och takmontering möjlig. Belastningsuppgifter om de olika installationstyperna tillhandahålls på begäran.
Magnetisk skärmdämpning 15 dB.
Direkt vägg- och takmontering möjlig. Belastningsuppgifter om de olika installationstyperna tillhandahålls på begäran.
Magnetisk skärmdämpning 15 dB.
Teknisk data

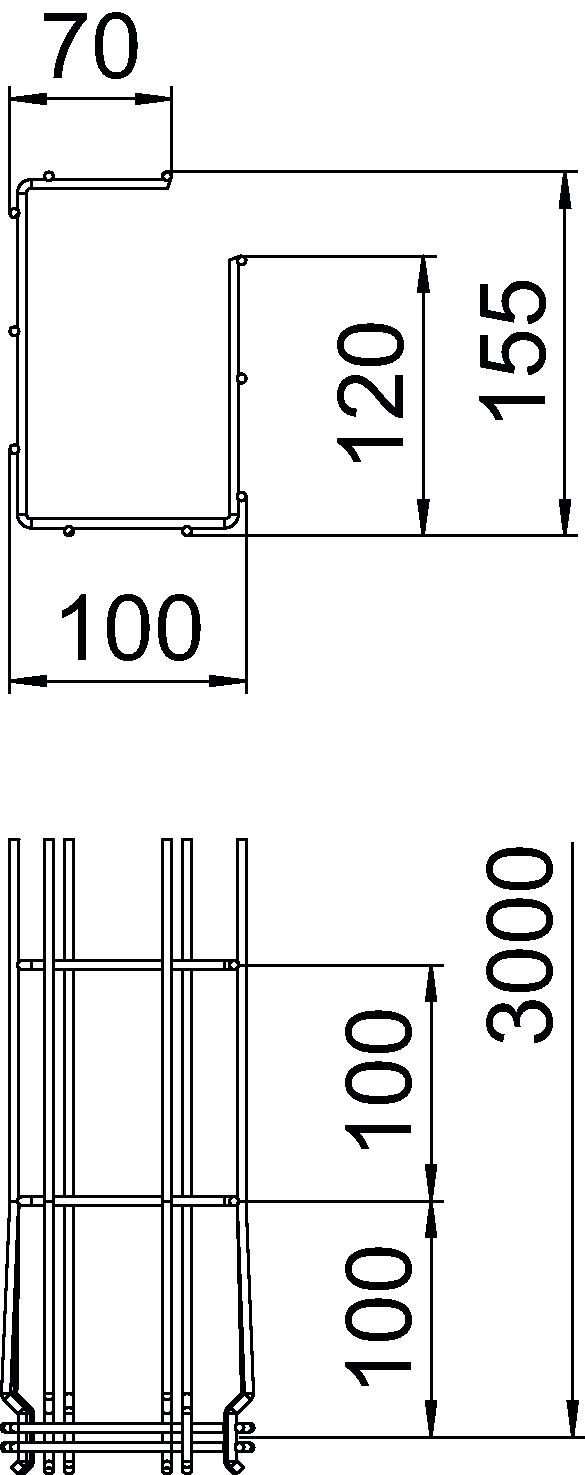

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 100 mm |
| Höjd | 150 mm |
| Mått A | 120 mm |
| Mått B | 100 mm |
| Mått H | 155 mm |
| Mått C | 68 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 107 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 10700 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | G-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 150x100x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | G-GRM-serien |
Belastning
| Konsolavstånd 1,0 m | 0,6 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,5 kN/m |
| Konsolavstånd 2,0 m | 0,35 kN/m |
| Konsolavstånd 2,5 m | 0,3 kN/m |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,4222 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,4222 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
