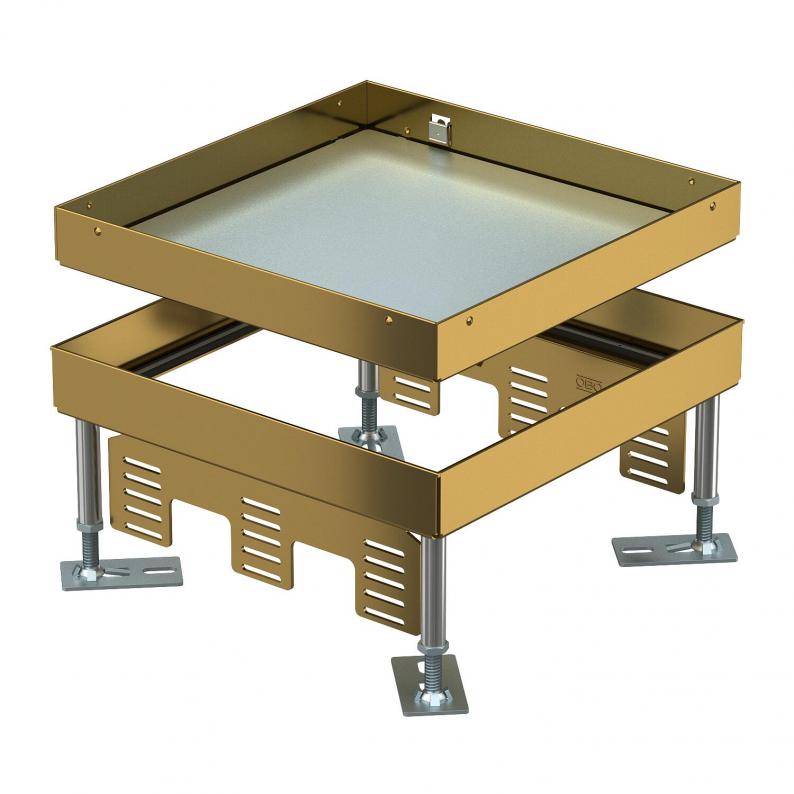

Höjdjusterbar kassett för inspektionsöppning, RKN, mässing
Typ RKN3 9 MS 25
Art.nr. 7408976
EAN 4012197278229
Art.nr. / Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Mått H
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Höjdjusterbar kvadratisk kassett ”blind” för upprättande av en inspektionsöppning i storlek 9. Monteras i kanalsystem, dubbel- och hålgolv inomhus som torr- eller våtstädas. Endast avsedd för jämna golvunderlag.
För installation av 3 uttagsenheter UT4 för 9 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 12 Modul 45®-enheter. 3 täckplattor APMT5 kan installeras.
För installation av 3 uttagsenheter UT4 för 9 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 12 Modul 45®-enheter. 3 täckplattor APMT5 kan installeras.
Teknisk data
Mått
| Längd | 243 mm |
|---|---|
| Bredd | 243 mm |
| Höjd | 110 mm |
| Mått H | 110 mm |
Teknisk data
| Golvhöjd min. | 110 mm |
|---|---|
| Golvhöjd max. | 155 mm |
| Tjocklek på golvbeläggning | 25 mm |
| Höjdjusteringsintervall min. | 110 mm |
| Höjdjusteringsintervall max. | 155 mm |
| Antal inbyggningsbara enheter | 0 |
| Frånkopplingsbar | nej |
| Längd monteringsmått | 244 mm |
| Bredd monteringsmått | 244 mm |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | våt |
| Monteringsdjup | 110 mm |
| Utförande ledningsutlopp | Inget ledningsutlopp |
| Antal ledningsutgångar | 0 |
| Apparathållare för insättning av apparatinsatser | nej |
| Skyddsklass IK-kod | IK10 |
| Typ av monteringssystem | UT4 |
| Utförande för tung belastning | nej |
| Nominell dimension för apparater | 9 |
| Godkännande | VDE |
| Norm | EN 50085-2-2 |
| Skyddsklass (IP) i använt skick | IP00 |
| Skyddsklass (IP) i oanvänt skick | IP55 |
| Antal universalbalkar | 3 x UT4 |
| Golvuttag/monteringsöppning | 244x244 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 5 000 N |
| Utförande | kvadratisk |
| Uppfyller ROHS | undantag |
| Dimension | 243x243x105 |
| Material | Mässing |
| Produktserie | RKN |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 14,3726 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 14,3726 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (2)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Utförande ledningsutlopp
Nominell dimension för apparater
Mått H
Art.nr.
RKN3 9 MS 20
105
150
20
Inget ledningsutlopp
9
105
7408972
RKN3 9 MS 25
110
155
25
Inget ledningsutlopp
9
110
7408976
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Mått H
RKN3 9 MS 20
Art.nr.
7408972
Golvhöjd min.
105
Golvhöjd max.
150
Tjocklek på golvbeläggning
20
Utförande ledningsutlopp
Inget ledningsutlopp
Nominell dimension för apparater
9
Mått H
105
RKN3 9 MS 25
Art.nr.
7408976
Golvhöjd min.
110
Golvhöjd max.
155
Tjocklek på golvbeläggning
25
Utförande ledningsutlopp
Inget ledningsutlopp
Nominell dimension för apparater
9
Mått H
110
