Höjdjusterbar kassett för tub, RKFNUZD3, rostfritt stål
Typ TRKRFN 9 VS 350
Art.nr. 7409651
EAN 4012197439446



Art.nr. / Typ
Golvhöjd min.
Tjocklek på golvbeläggning
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
. Monteringen sker med höjdjusteringsvinklar (beställs separat) i undergolv-dosornas aluminium-ramprofil.

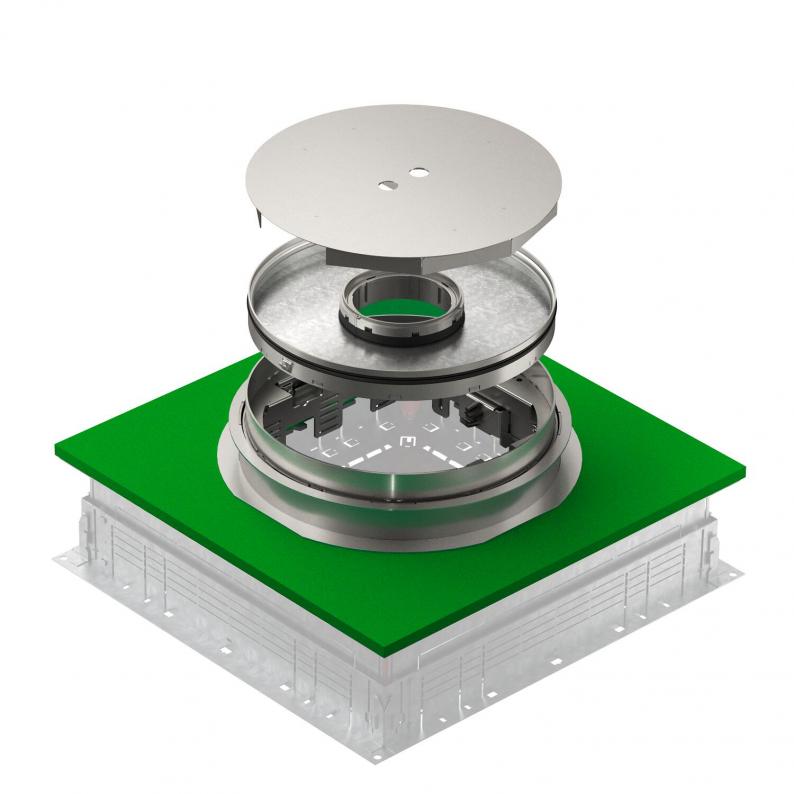

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
Teknisk data
Teknisk data
| Golvhöjd min. | 140 mm |
|---|---|
| Tjocklek på golvbeläggning | 25 mm |
| Höjdjusteringsintervall min. | 73 mm |
| Höjdjusteringsintervall max. | 113 mm |
| Antal inbyggningsbara enheter | 12 |
| Frånkopplingsbar | ja |
| Avsedd för hålgolvsmontering | nej |
| Avsedd för dubbelgolvsmontering | nej |
| Golvunderhåll | våt |
| Monteringsdjup | 140 mm |
| Utförande ledningsutlopp | Försänkbar tub |
| Antal ledningsutgångar | 1 |
| Apparathållare för insättning av apparatinsatser | nej |
| Skyddsklass IK-kod | IK10 |
| Typ av monteringssystem | UT4 |
| Utförande för tung belastning | nej |
| Nominell dimension för apparater | R9 |
| Godkännande | VDE |
| Norm | EN 50085-2-2 |
| Skyddsklass (IP) i använt skick | IP20 |
| Skyddsklass (IP) i oanvänt skick | IP44 |
| Antal universalbalkar | 3 x UT4 |
| Vertikal last, liten yta | upp till 3 000 N |
| Vertikal last, stor yta | upp till 5 000 N |
| Utförande | rund |
| Uppfyller ROHS | ja |

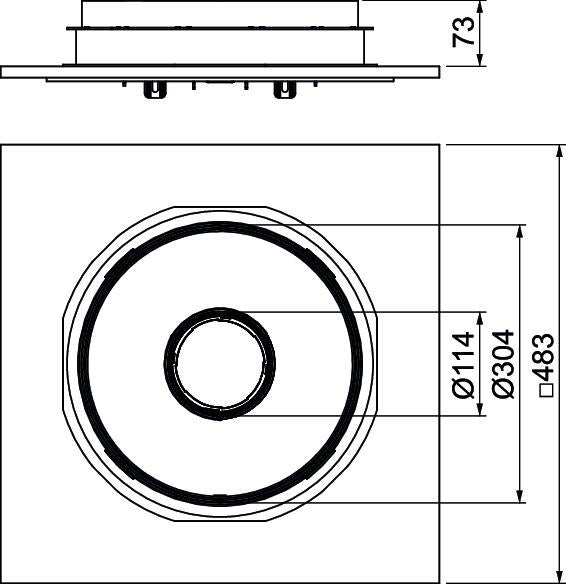

| Dimension | Ø304x85 |
| Material | Rostfritt stål 1.4301 |
