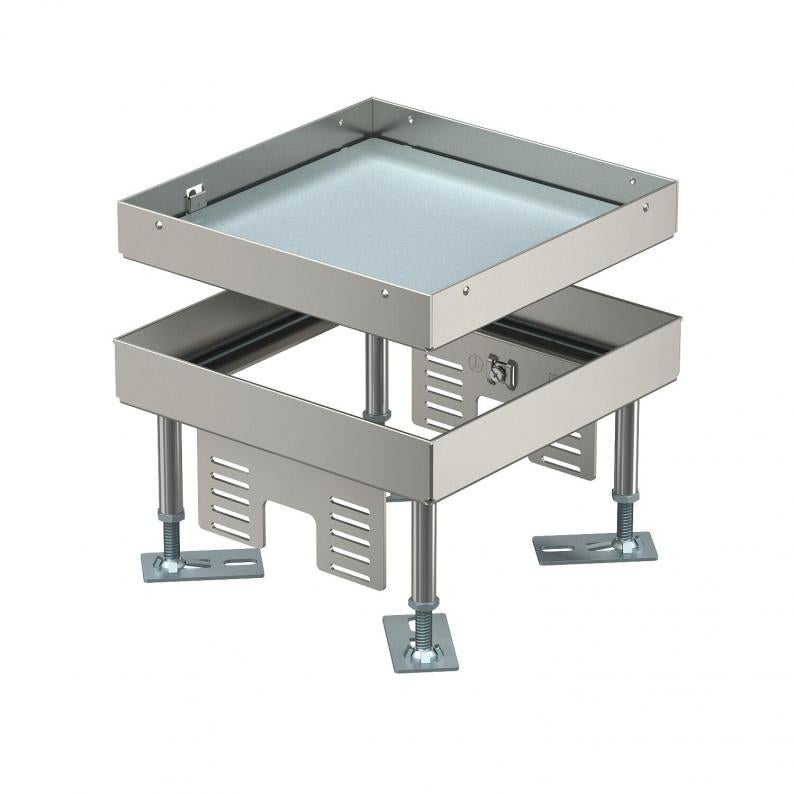

Höjdjusterbar tunglastkassett, blind, RKNSL, nominell storlek 4, rostfritt stål
Typ RKN3 4 V SL1 20
Art.nr. 7408922
EAN 4012197278243
Art.nr. / Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Mått H
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Höjdjusterbar kvadratisk tunglastkassett ”blind” i storlek 4 för framtagning av en inspektionsöppning. Monteras i kanalsystem, dubbel- och hålgolv inomhus som torr- eller våtstädas. Belastningsklass 1 upp till 10 kN. Endast avsedd för jämna golvunderlag.
För installation av 2 uttagsenheter UT3 för 4 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 6 Modul 45®-enheter. 2 täckplattor APMT2 kan installeras.
För installation av 2 uttagsenheter UT3 för 4 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 6 Modul 45®-enheter. 2 täckplattor APMT2 kan installeras.
Teknisk data

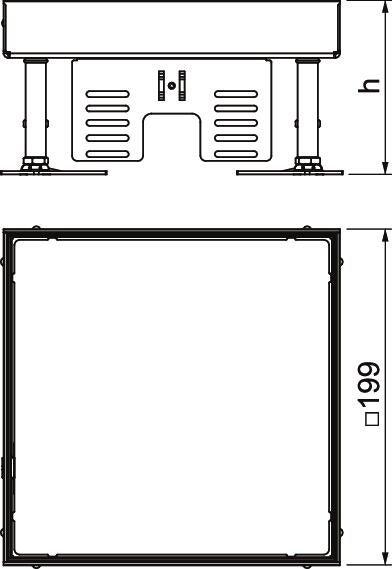

Mått
| Längd | 199 mm |
|---|---|
| Bredd | 199 mm |
| Höjd | 110 mm |
| Mått H | 110 mm |
Teknisk data
| Golvhöjd min. | 110 mm |
|---|---|
| Golvhöjd max. | 155 mm |
| Tjocklek på golvbeläggning | 20 mm |
| Höjdjusteringsintervall min. | 110 mm |
| Höjdjusteringsintervall max. | 155 mm |
| Antal inbyggningsbara enheter | 0 |
| Frånkopplingsbar | nej |
| Längd monteringsmått | 201 mm |
| Bredd monteringsmått | 201 mm |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | våt |
| Monteringsdjup | 110 mm |
| Utförande ledningsutlopp | Inget ledningsutlopp |
| Antal ledningsutgångar | 0 |
| Apparathållare för insättning av apparatinsatser | nej |
| Skyddsklass IK-kod | IK10 |
| Klass för tung belastning | 10 kN (OBO SL1) |
| Typ av monteringssystem | UT3 |
| Utförande för tung belastning | ja |
| Nominell dimension för apparater | 4 |
| Godkännande | VDE |
| Norm | EN 50085-2-2 |
| Skyddsklass (IP) i använt skick | IP00 |
| Skyddsklass (IP) i oanvänt skick | IP55 |
| Antal universalbalkar | 2 x UT3 |
| Golvuttag/monteringsöppning | 201x201 |
| Utförande | kvadratisk |
| Uppfyller ROHS | undantag |
| Dimension | 199x199x105 |
| Material | Rostfritt stål |
| Produktserie | RKN |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 16,6532 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 16,6532 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 7401408
Tunglastmonteringslock för UZD 350, storlek 4Typ
DUG 350 4SL
kl. VKE: 1 Styck
1Styck
Styck
Nedladdningar
0 valda
Datablad (2)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Nominell dimension för apparater
Mått H
Skyddsklass (IP) i oanvänt skick
Art.nr.
RKN3 4 V SL1 15
105
150
15
4
105
IP55
7408920
RKN3 4 V SL1 20
110
155
20
4
110
IP55
7408922
