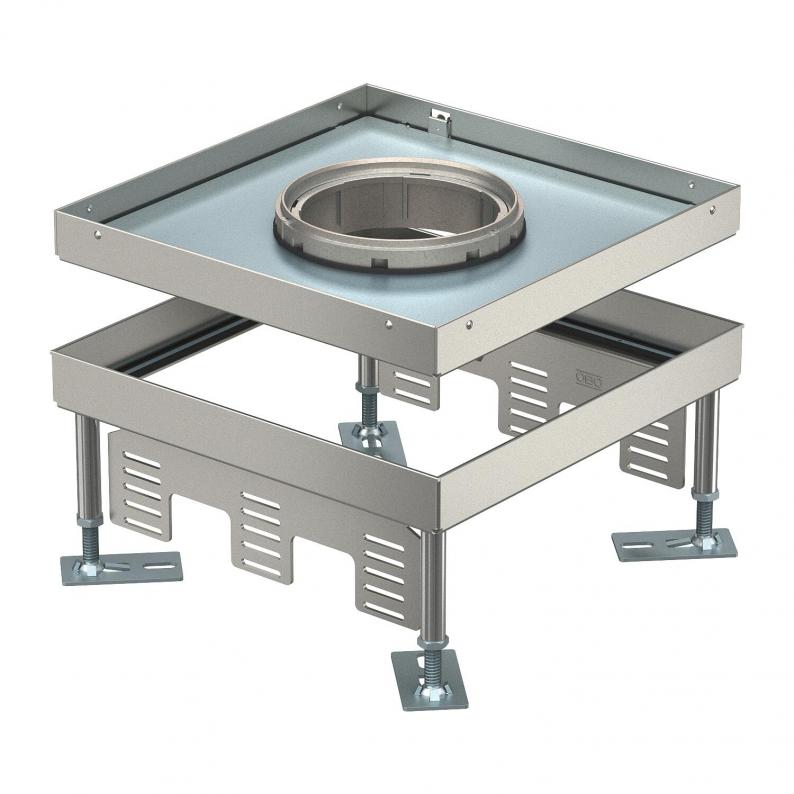

Höjdjusterbar tunglastkassett för rörtub, RKFNSL, nominell storlek 9, rostfritt stål
Typ RKFN3 9 V SL1 16
Art.nr. 7408938
EAN 4012197278298
Art.nr. / Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Mått H
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Höjdjusterbar kvadratisk tunglastkassett för rör i nominell storlek 9 för montering av inbyggnadskomponenter i kanalsystem, dubbel- och hålgolv inomhus som torr- eller våtstädas. Belastningsklass 1 upp till 10 kN.
För installation av 3 uttagsenheter UT4 för 9 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 12 Modul 45®-enheter. 3 täckplattor APMT5 kan installeras. Rör medföljer ej.
Höjdjusterbar kvadratisk tunglastkassett för rör i nominell storlek 9 för montering av inbyggnadskomponenter i kanalsystem, dubbel- och hålgolv inomhus som torr- eller våtstädas. Belastningsklass 1 upp till 10 kN.
Höjdjusterbar tunglastkassett, 3-plans. 3 täckplattor APMT5 kan installeras.
För installation av 3 uttagsenheter UT4 för 9 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 12 Modul 45®-enheter. 3 täckplattor APMT5 kan installeras. Rör medföljer ej.
Höjdjusterbar kvadratisk tunglastkassett för rör i nominell storlek 9 för montering av inbyggnadskomponenter i kanalsystem, dubbel- och hålgolv inomhus som torr- eller våtstädas. Belastningsklass 1 upp till 10 kN.
Höjdjusterbar tunglastkassett, 3-plans. 3 täckplattor APMT5 kan installeras.
Teknisk data

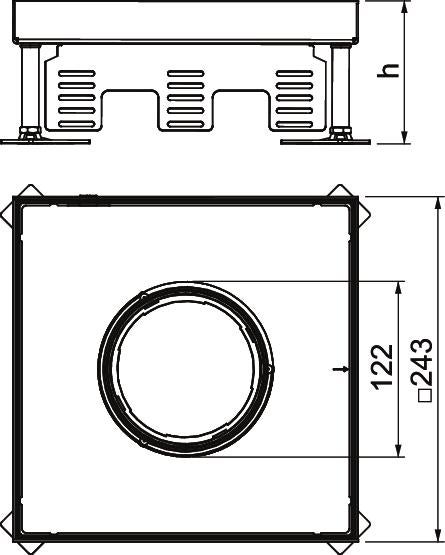

Mått
| Längd | 243 mm |
|---|---|
| Bredd | 243 mm |
| Höjd | 105 mm |
| Mått H | 105 mm |
Teknisk data
| Golvhöjd min. | 105 mm |
|---|---|
| Golvhöjd max. | 150 mm |
| Tjocklek på golvbeläggning | 16 mm |
| Höjdjusteringsintervall min. | 105 mm |
| Höjdjusteringsintervall max. | 150 mm |
| Antal inbyggningsbara enheter | 12 |
| Frånkopplingsbar | nej |
| Längd monteringsmått | 244 mm |
| Bredd monteringsmått | 244 mm |
| Avsedd för hålgolvsmontering | ja |
| Avsedd för dubbelgolvsmontering | ja |
| Golvunderhåll | våt |
| Monteringsdjup | 105 mm |
| Utförande ledningsutlopp | Försänkbar tub |
| Antal ledningsutgångar | 1 |
| Apparathållare för insättning av apparatinsatser | nej |
| Skyddsklass IK-kod | IK10 |
| Klass för tung belastning | 10 kN (OBO SL1) |
| Typ av monteringssystem | UT4 |
| Utförande för tung belastning | ja |
| Nominell dimension för apparater | 9 |
| Godkännande | VDE |
| Norm | EN 50085-2-2 |
| Skyddsklass (IP) i använt skick | IP20 |
| Skyddsklass (IP) i oanvänt skick | IP55 |
| Antal universalbalkar | 3 x UT4 |
| Golvuttag/monteringsöppning | 244x244 |
| Utförande | kvadratisk |
| Uppfyller ROHS | undantag |
| Dimension | 243x243x100 |
| Material | Rostfritt stål |
| Produktserie | RKFN |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 24,7907 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 24,7907 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
TUK2 GV
7428140
kl. VKE: 1 Styck
1Styck
Styck
UT4 45 4
7408727
kl. VKE: 1 Styck
1Styck
Styck
Typ
TUK2 GV
kl. VKE: 1 Styck
1Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Nominell dimension för apparater
Mått H
Skyddsklass (IP) i oanvänt skick
Art.nr.
RKFN3 9 V SL1 16
105
150
16
9
105
IP55
7408938
RKFN3 9 V SL1 21
110
155
21
9
110
IP55
7408940
Golvhöjd min.
Golvhöjd max.
Tjocklek på golvbeläggning
Mått H
RKFN3 9 V SL1 16
Art.nr.
7408938
Golvhöjd min.
105
Golvhöjd max.
150
Tjocklek på golvbeläggning
16
Nominell dimension för apparater
9
Mått H
105
Skyddsklass (IP) i oanvänt skick
IP55
RKFN3 9 V SL1 21
Art.nr.
7408940
Golvhöjd min.
110
Golvhöjd max.
155
Tjocklek på golvbeläggning
21
Nominell dimension för apparater
9
Mått H
110
Skyddsklass (IP) i oanvänt skick
IP55
