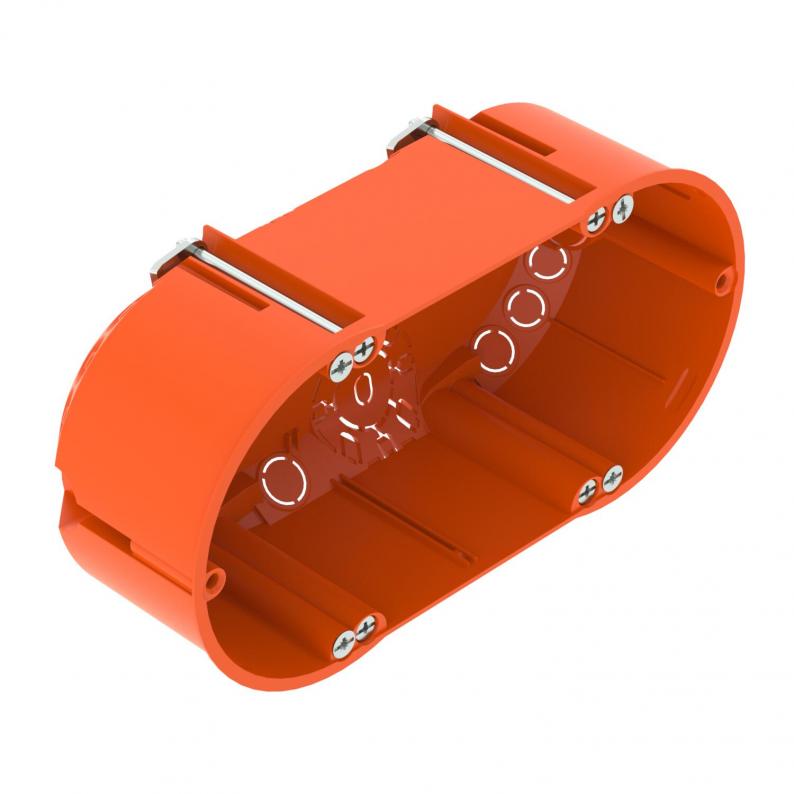

HW apparatdosa 47 för reglade väggar, dubbel
Typ HG 47-DV
Art.nr. 2003822
EAN 4012196863945
Art.nr. / Typ / E-nr
2003822 / HG 47-DV / 1420760
Höjd
47 mm
Fräshålsdiameter
68 mm
Antal införningar
12
för rördiameter
20/25 mm
kl. VKE: 10 Styck
10Styck
Styck
Beskrivning
Dubbel infälld dosa för reglade väggar med installationsdjup minst 47 mm och skivtjocklek 5–40 mm.
• 6 skruvkupoler
• Apparatskruvar, klämlaskar
• 4 kombirörinföringar Ø 20 och 25 mm
• 4 införingar för NYM-ledningar 3 x 1,5 mm
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
• Kan anslutas med fler dosor via anslutningsstos ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
• 6 skruvkupoler
• Apparatskruvar, klämlaskar
• 4 kombirörinföringar Ø 20 och 25 mm
• 4 införingar för NYM-ledningar 3 x 1,5 mm
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
• Kan anslutas med fler dosor via anslutningsstos ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
Teknisk data
Mått
| Längd | 142 mm |
|---|---|
| Bredd | 71 mm |
| Höjd | 47 mm |
Teknisk data
| Typ av införning | NYM-ledningar, dataledningar och rör |
|---|---|
| Slagtålig | nej |
| Antal användningar | 2 |
| Fräshålsdiameter | 68 mm |
| Passar för plattjocklek min. | 5 mm |
| Passar för plattjocklek max. | 40 mm |
| Halogenfri | ja |
| Antal införningar | 12 |
| fastsättning av enheterna | Skruvar |
| Kapslingsklasser | IP30 |
| Typ av dosgenomföring | Brytöppning |
| för rördiameter | 20/25 mm |
| Med skruvar | ja |
| Lufttät | nej |
| Delar | Förbindningsstöd |
| Nominellt tvärsnitt min. | 1,5 mm² |
| Nominellt tvärsnitt max. | 2,5 mm² |
| Form | oval |
| Lock | utan |
| Lockfästen | Skruvar |
| Uppfyller ROHS | ja |
| Brandsäkert | enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C |
| Kombiinföringar Ø 20/25 mm | 4 |
| ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm² | 2 |
| ledningsinföringar 5 x 2,5 mm²/7 x 1,5 mm² | 2 |
| ledningsinföringar 3 x 1,5 mm² | 4 |
| Dimension | 142x71 |
| Material | Polypropen |
| Färg | orange |
| Mätspänning | 400 V |
| Produktserie | WIN-serien |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,1446 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1446 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
