IS 8K-takpendel
Typ IS 8 K 50 FT
Art.nr. 6361099
EAN 4012196196517
Art.nr. / Typ / E-nr
Längd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Takpendel (I-profil) med påsvetsat takfäste. För fastsättning i horisontella betongtak och på stålbalkar.
På pendel IS 8 K kan konsoler av typen AS 15, AS 30 och AS 55 fästas på ena sidan eller båda sidorna. Konsolerna kan ställas in steglöst i höjdled.
Teknisk data

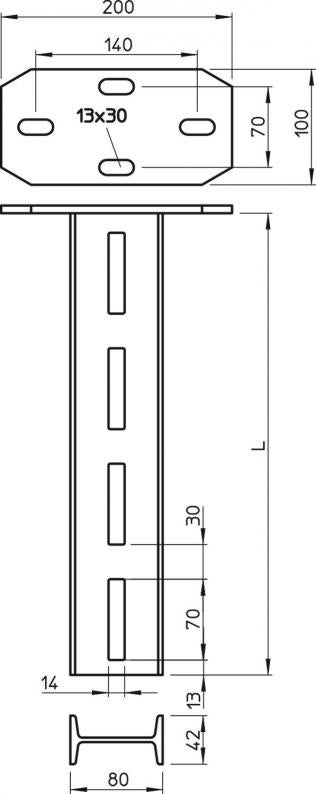

Mått
| Längd | 500 mm |
|---|---|
| Bredd | 80 mm |
| Höjd | 42 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Skårbredd | 70 mm |
| Materialtjocklek | 4 mm |
| Hålbredd | 14 mm |
| Med tandning | nej |
| Utförande | I-profil |
| Uppfyller ROHS | ja |
| maximal dragbelastning | 50 kN |
| Konsollängd 200 | 9,6 kN |
| Konsollängd 400 | 7 kN |
| Konsollängd 600 | 5 kN |
| Dimension | 80x42x500 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | IS 8 K-serien |
Böjning av änden på pendelfästet vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Konsollängd i mm
Belastningskurva med pendellängd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 8,1715 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 8,1715 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Färg
Art.nr.
IS 8 K 40 FT
400
zink
6361072
IS 8 K 50 FT
500
zink
6361099
IS 8 K 70 FT
700
zink
6361137
IS 8 K 100 FT
1000
zink
6361218
IS 8 K 150 FT
1500
zink
6361315
IS 8 K 200 FT
2000
zink
6361420
