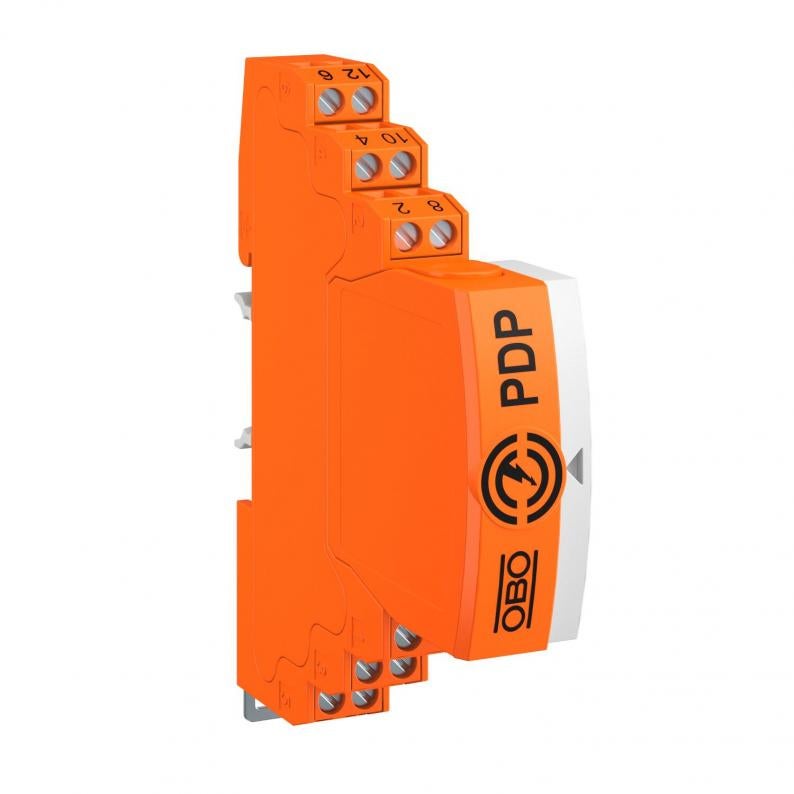

Jackbart dataledningsskydd, 2-poligt, direkt jordning, med OS, 24 V

Jackbart dataledningsskydd, 2-poligt, direkt jordning, med OS, 24 V

Typ PDP-2-24-D-OS
Art.nr. 5080345
EAN 4012196742196
Visa alla utföranden
Art.nr. / Typ
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC

kl. VKE: 1 Styck

Styck

Beskrivning

Instickbart dataledningsskydd 1+2/D1+C2 för användning i mät-, styr- och regleringsteknik

• Skyddsenhet för flerledarsystem
• Direkt smörjning
• Frekvensområde till 100 MHz
• Jordning möjlig via DIN-skena eller anslutningsledning
• Liten byggbredd på 17,5 mm
• Hög anläggningstillgänglighet - inget signalavbrott utan skyddsmodul
• Med optisk signalering och möjlighet till fjärrsignalering via spänningsförsörjningen PDP-PS
• Inklusive integrerad busskontakt

Användning: Universellt blixt- och överspänningsskydd för dataöverföringsenheter i I&C-teknik.
  • 5 års garanti.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Mät-, styr- och regleringssystem
  • Övergång från LPZ 0 till 2.
  • Installation elteknisk expertis
  • CO₂-avtryck (PCF)

Teknisk data

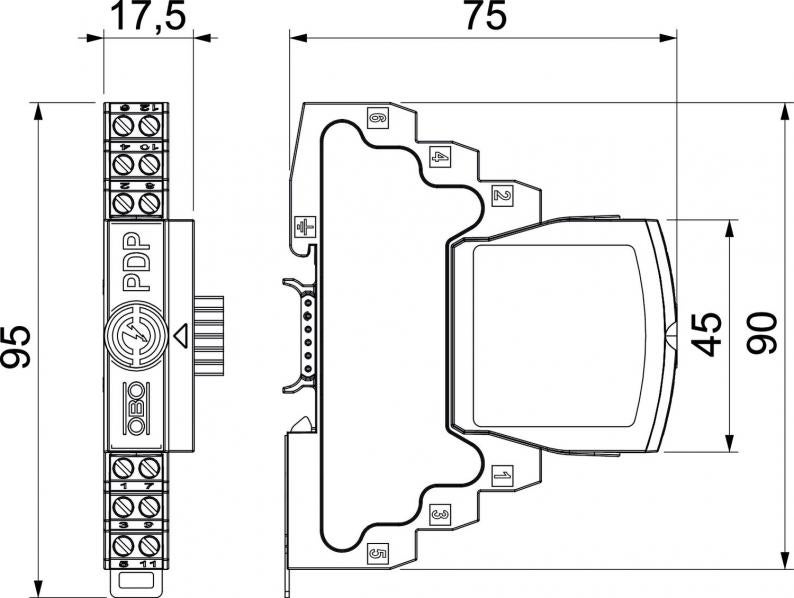

Mått

Längd75 mm
Bredd17,5 mm
Höjd95 mm

Teknisk data

Antal poler2
längsmotstånd1.2 ± 5%
Signalering på enheteninga
InkopplingssystemKlämma
Spänningsskyddsnivå ledare–ledare150 V
Spänningsskyddsnivå ledare–jord850 V
KapslingsklasserIP20
Testad enligtIEC 61643-21
Seriemotstånd per ledare1,2 Ω ± 5%
Nominell avledningsström In enligt C2 (totalt)20 kA
Kapacitans (ledare-ledare)≤30 pF
Kapacitans (ledare-jord)≤30 pF
Jordning via:Anslutningsledning/DIN-skena
Montering ingång/utgångSkruvklämmor
Skärm anslutningja
Skärmningdirekt
Stötströmsstyrka ledare-ledare10 kV / 5 kA
Stötströmsstyrka ledare-ledare10 kV / 5 kA
Total avledningsstötström (10/350)5 kA
Total avledningsstötström (8/20)20 kA
Nominell belastningsström DC0,6 A
Nominell belastningsström AC0,425 A
Max. kontinuerlig spänning AC21 V
Max. kontinuerlig spänning DC30 V
Nominell avledningsstötström (8/20 µs)10 kA
Gränsfrekvens100 MHz
Utförande2-polig
SPD enligt IEC 61643-21Klass I+II / D1+C2
KategorieTyp 1+2 / D1+C2
Uppfyller ROHSja
SPD enligt SS-EN 61643-1klass I+II
Normkrav enligt SS-EN 61643-11Typ 1+2
LPZ0→2
Impulsström2,5 kA
Infogningsdämpning (insertion loss)≤3 dB
Anslutningstvärsnitt styv max.2,5 mm²
Anslutningstvärsnitt flertrådigt min.0,14 mm²
Anslutningstvärsnitt flertrådigt max.2,5 mm²
Temperaturanvändningsområde min.-40 °C
Temperaturanvändningsområde max.80 °C
Dimension24V

Anslutningsmöjligheter

Anslutningstvärsnitt styv min.0,14 mm²
Anslutningstvärsnitt flexibelt min.0,14 mm²
Anslutningstvärsnitt flexibelt max.1,5 mm²

Miljödata

CO2-avtryck (GWP) från vagga till grind0,9499 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,9499 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (3)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
PDP-2-5-D-OS
Art.nr.
5080341
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
4,2
Max. kontinuerlig spänning DC
6
Utförande
2-polig
PDP-2-12-D-OS
Art.nr.
5080343
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
12
Max. kontinuerlig spänning DC
16
Utförande
2-polig
PDP-2-24-D-OS
Art.nr.
5080345
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
21
Max. kontinuerlig spänning DC
30
Utförande
2-polig
PDP-2-48-D-OS
Art.nr.
5080347
Antal poler
2
Inkopplingssystem
Klämma
Max. kontinuerlig spänning AC
37
Max. kontinuerlig spänning DC
52
Utförande
2-polig
