Jackbart dataledningsskydd, 2x2-poligt, indirekt jordning, med OS, 48 V

Jackbart dataledningsskydd, 2x2-poligt, indirekt jordning, med OS, 48 V

Typ PDP-2x2-48-I-OS
Art.nr. 5080371
EAN 4012196742318
Visa alla utföranden
Art.nr. / Typ
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC

kl. VKE: 1 Styck

Styck

Beskrivning

Jackbart dataledningsskydd typ 1+2/D1+C2 för mät-, styr- och reglerteknik

• Skyddsenhet för flertrådssystem
• Indirekt skärmjordning
• Frekvensområde upp till 100 MHz
• Kan jordas via DIN-skena eller anslutningsledning
• Bygghöjd endast 17,5 mm
• Hög tillgänglighet – inga signalavbrott utan skyddsmodul
• Med optisk signalering och möjlig fjärrsignalering via spänningsförsörjningen PDP-PS
• Inklusive integrerad busskontakt

Användning: Universellt åsk- och överspänningsskydd för dataöverföringsutrustning inom MSR.
  • 5 års garanti.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Mät-, styr- och regleringssystem
  • Övergång från LPZ 0 till 2.
  • Installation elteknisk expertis
  • CO₂-avtryck (PCF)

Teknisk data

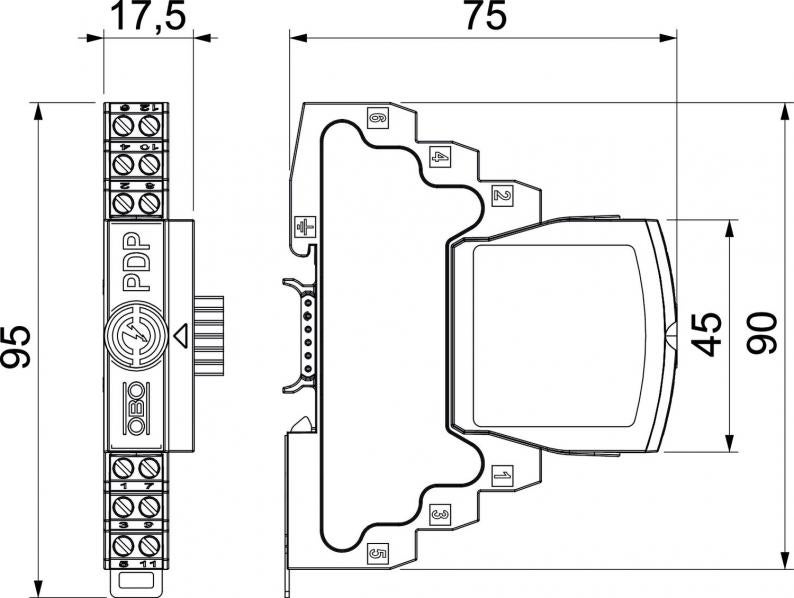

Mått

Längd75 mm
Bredd17,5 mm
Höjd95 mm

Teknisk data

Antal poler4
längsmotstånd1.2 ± 5%
Signalering på enheteninga
InkopplingssystemKlämma
Spänningsskyddsnivå ledare–ledare170 V
Spänningsskyddsnivå ledare–jord1600 V
KapslingsklasserIP20
Testad enligtIEC 61643-21
Seriemotstånd per ledare1,2 Ω ± 5%
Nominell avledningsström In enligt C2 (totalt)20 kA
Kapacitans (ledare-ledare)≤30 pF
Kapacitans (ledare-jord)≤30 pF
Jordning via:Anslutningsledning/DIN-skena
Montering ingång/utgångSkruvklämmor
Skärm anslutningja
Skärmningindirekt
Stötströmsstyrka ledare-ledare10 kV / 5 kA
Stötströmsstyrka ledare-ledare10 kV / 5 kA
Total avledningsstötström (10/350)2,5 kA
Total avledningsstötström (8/20)20 kA
Skyddsnivå skärm–jord (S-PE)1300 V
Nominell belastningsström DC0,6 A
Nominell belastningsström AC0,425 A
Max. kontinuerlig spänning AC37 V
Max. kontinuerlig spänning DC52 V
Nominell avledningsstötström (8/20 µs)10 kA
Gränsfrekvens100 MHz
Utförande2x2-polig
SPD enligt IEC 61643-21Klass I+II / D1+C2
KategorieTyp 1+2 / D1+C2
Uppfyller ROHSja
SPD enligt SS-EN 61643-1klass I+II
Normkrav enligt SS-EN 61643-11Typ 1+2
LPZ0→2
Impulsström2,5 kA
Infogningsdämpning (insertion loss)≤3 dB
Anslutningstvärsnitt styv max.2,5 mm²
Anslutningstvärsnitt flertrådigt min.0,14 mm²
Anslutningstvärsnitt flertrådigt max.2,5 mm²
Temperaturanvändningsområde min.-40 °C
Temperaturanvändningsområde max.80 °C
Dimension48V

Anslutningsmöjligheter

Anslutningstvärsnitt styv min.0,14 mm²
Anslutningstvärsnitt flexibelt min.0,14 mm²
Anslutningstvärsnitt flexibelt max.1,5 mm²

Miljödata

CO2-avtryck (GWP) från vagga till grind0,7889 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,7889 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
