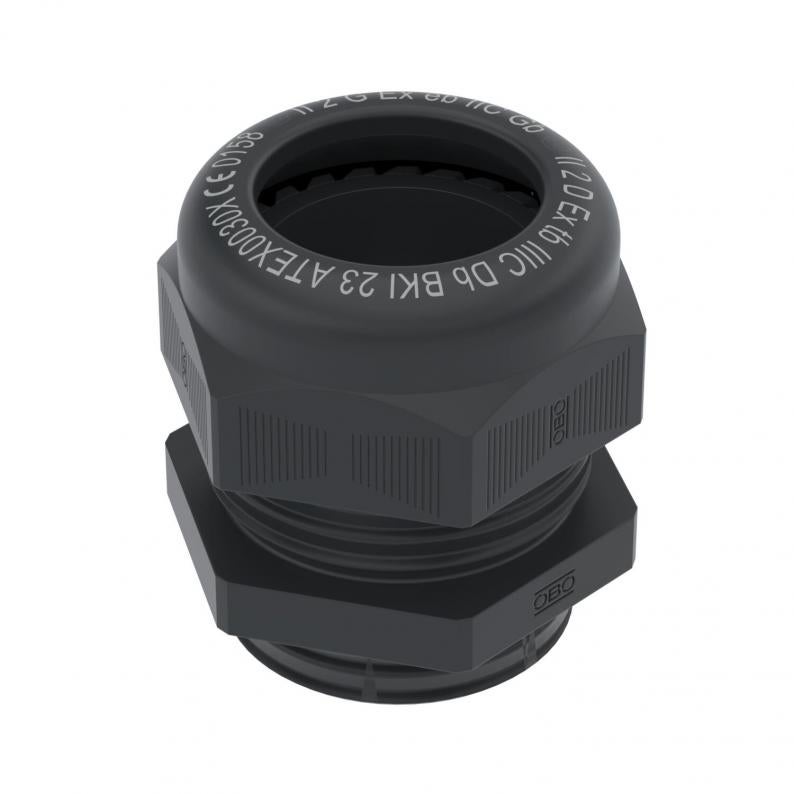

Kabelförskruvning, EX-område, metrisk gänga, svart
Typ VTEC EX M50 SW
Art.nr. 2050374
EAN 4012195316695
Art.nr. / Typ
Gänga
kl. VKE: 5 Styck
5Styck
Styck
Beskrivning
Kabelförskruvning med CE-godkännande för apparater och skyddssystem för särskild användning i explosionsfarliga områden. Direktiv 2014/34/EU.CE-godkännande: BKI23ATEX0030 X.
Med metrisk anslutningsgänga enligt IEC 423.
Tätningsring av kloropren-/nitrilgummi, formgjutna tätningsläppar, därför krävs ingen tätningsring för anslutningsgänga.
Skyddsklass IP 68 vid 3 bar.
Med metrisk anslutningsgänga enligt IEC 423.
Tätningsring av kloropren-/nitrilgummi, formgjutna tätningsläppar, därför krävs ingen tätningsring för anslutningsgänga.
Skyddsklass IP 68 vid 3 bar.
Teknisk data
Teknisk data
| Slagtålig | nej |
|---|---|
| Halogenfri | ja |
| Glasfiberarmerad | nej |
| explosionsskyddad | ja |
| dragavlastningsmöjlighet | nej |
| Kapslingsklasser | IP68 |
| Gänga | M50 x 1,5 |
| För Ex-zon | ja |
| Gängtyp | metrisk |
| Böjskydd | nej |
| Med kontramutter | nej |
| Flerhålstätning | nej |
| Flatkabelförskruvning | nej |
| Typ av tätning | Tätningsring |
| Delbar förskruvning | nej |
| För Ex-zon gas | 1, 2 |
| För Ex-zon damm | 21, 22 |
| Gängstigning | 1,5 mm |
| Gängans nominella dimension | 50 |
| Sexkant hörnmått | 68,5 mm |
| Tätningsområde D min. | 32 mm |
| Tätningsområde D max. | 38 mm |
| Nyckelbredd | 60 |
| Utförande | rak |
| Uppfyller ROHS | ja |
| Gänglängd | 13 mm |
| Instabilt vridmoment | 17 Nm |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 65 °C |
| Dimension | M50 |
| Material | Polyamid |
| Färg | svart |
| Produktserie | BlackLine, Ex, V-TEC |
Mått
| Mått G | M50 mm |
|---|---|
| Mått L min. | 42 mm |
| Mått L max. | 57 mm |
| Mått L1 | 13 mm |
| Mått L2 | 9 mm |
| Mått e | 68,5 mm |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,4032 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,4032 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (1)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Gänga
Flerhålstätning
Färg
Art.nr.
VTEC EX M16 SW
M16 x 1,5
nej
svart
2050315
VTEC EX M20 SW
M20 x 1,5
nej
svart
2050323
VTEC EX M25 SW
M25 x 1,5
nej
svart
2050331
VTEC EX M32 SW
M32 x 1,5
nej
svart
2050358
VTEC EX M40 SW
M40 x 1,5
nej
svart
2050366
VTEC EX M50 SW
M50 x 1,5
nej
svart
2050374
