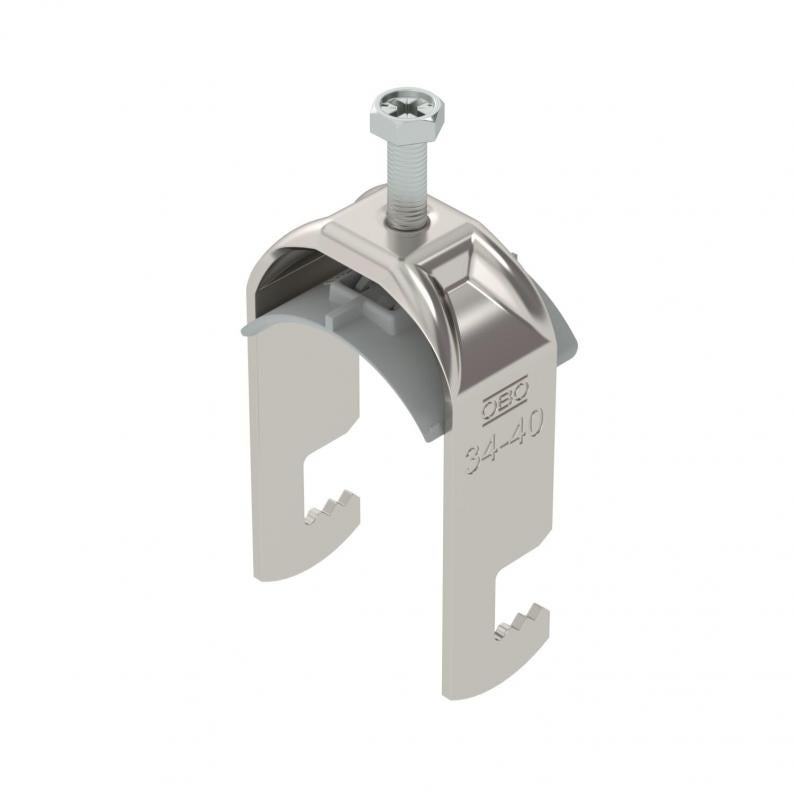

Kabelhållare 2056 F-fot 1-vägs, plastmellanlägg, A2
Typ BS-F1-K-40 A2
Art.nr. 1188276
EAN 4012197416416
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med F-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 45 mm |
| Höjd | 77 mm |
| Mått L | 35 mm |
| Mått A | 22,5 mm |
| Mått B | 45 mm |
| Mått H | 77 mm |
| Mått t | 2 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 34 mm |
| för rördiameter max. | 40 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med plastdosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | flata profiler |
| Spännvidd D min. | 34 mm |
| Spännvidd D max. | 40 mm |
| Dimension | 34-40mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,483 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,483 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-F1-K-12 A2
3
8
12
1188261
BS-F1-K-16 A2
3
12
16
1188264
BS-F1-K-22 A2
3
16
22
1188267
BS-F1-K-28 A2
3
22
28
1188270
BS-F1-K-34 A2
3
28
34
1188273
BS-F1-K-40 A2
3
34
40
1188276
Spännvidd D min.
Spännvidd D max.
BS-F1-K-12 A2
Art.nr.
1188261
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-F1-K-16 A2
Art.nr.
1188264
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-F1-K-22 A2
Art.nr.
1188267
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-F1-K-28 A2
Art.nr.
1188270
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-F1-K-34 A2
Art.nr.
1188273
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-F1-K-40 A2
Art.nr.
1188276
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
