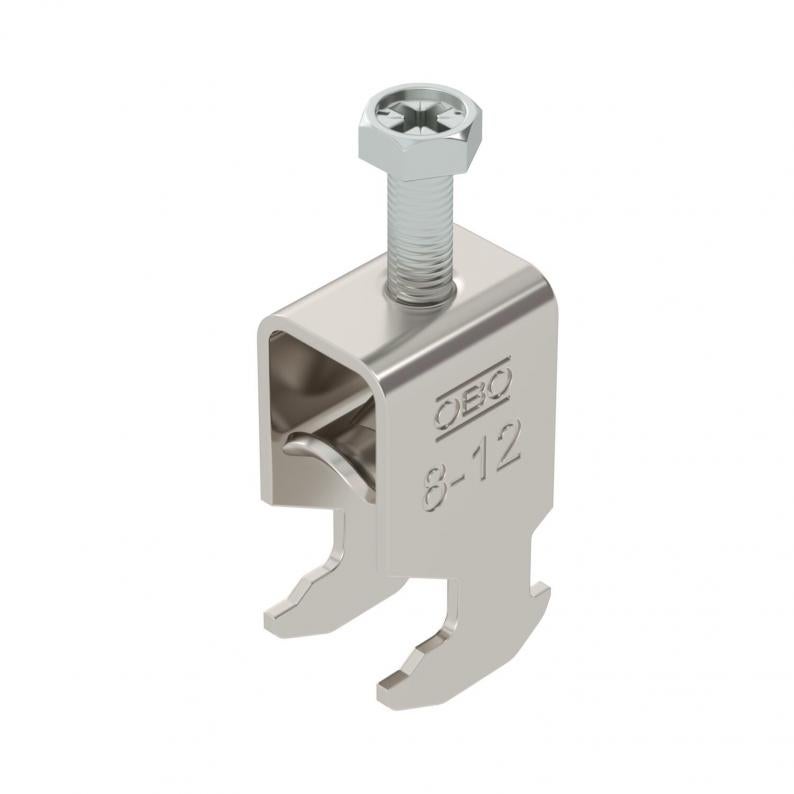

Kabelhållare 2056 H-fot 1-vägs, metallmellanlägg, A4
Typ BS-H1-M-12 A4
Art.nr. 1188521
EAN 4012197416065
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 17 mm |
| Höjd | 42 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 17 mm |
| Mått H | 42 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Plåttjocklek | 1,5 mm |
| för rördiameter min. | 8 mm |
| för rördiameter max. | 12 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 12 mm |
| Dimension | 8-12mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4571 |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,2436 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2436 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Certifikat (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H1-M-12 A4
3
8
12
1188521
BS-H1-M-16 A4
3
12
16
1188523
BS-H1-M-22 A4
3
16
22
1188527
BS-H1-M-28 A4
3
22
28
1188530
BS-H1-M-34 A4
3
28
34
1188533
BS-H1-M-40 A4
3
34
40
1188536
BS-H1-M-46 A4
5
40
46
1188539
BS-H1-M-52 A4
5
46
52
1188541
BS-H1-M-58 A4
5
52
58
1188545
BS-H1-M-64 A4
5
58
64
1188548
BS-H1-M-70 A4
5
64
70
1188551
BS-H1-M-76 A4
5
70
76
1188554
