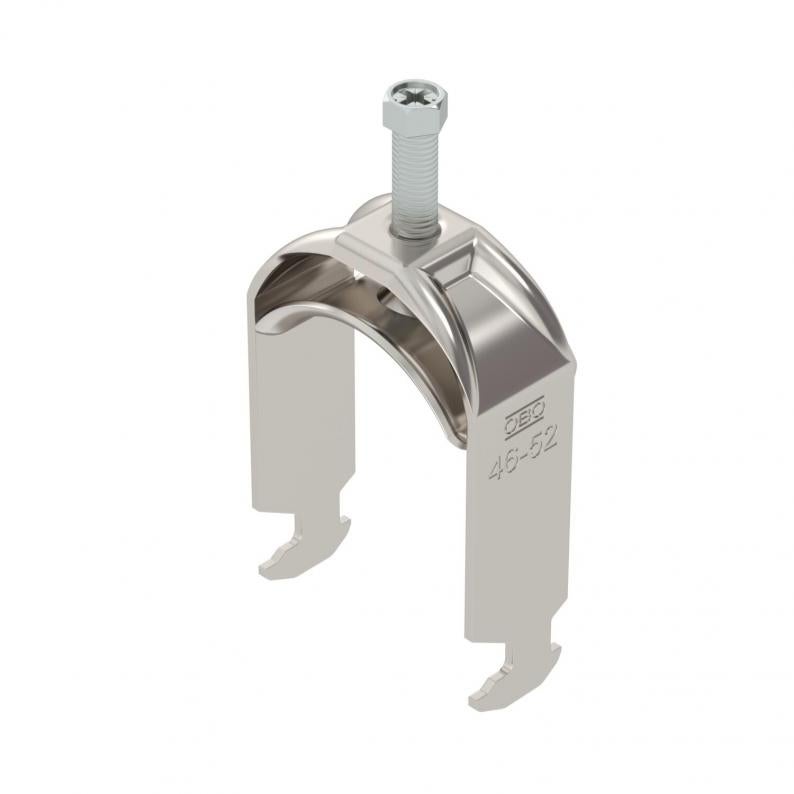

Kabelhållare 2056 H-fot 1-vägs, metallmellanlägg, A4
Typ BS-H1-M-52 A4
Art.nr. 1188541
EAN 4012197416133
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 57 mm |
| Höjd | 89 mm |
| Mått L | 43 mm |
| Mått A | 25 mm |
| Mått B | 57 mm |
| Mått H | 89 mm |
| Mått t | 2 mm |
| Mått C | 33 mm |
| Mått G (mm) | M8 |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Plåttjocklek | 2 mm |
| för rördiameter min. | 46 mm |
| för rördiameter max. | 52 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med metalldosa | ja |
| Längd yttermått | 33 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 46 mm |
| Spännvidd D max. | 52 mm |
| Dimension | 46-52mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4571 |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,7635 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,7635 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Certifikat (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H1-M-12 A4
3
8
12
1188521
BS-H1-M-16 A4
3
12
16
1188523
BS-H1-M-22 A4
3
16
22
1188527
BS-H1-M-28 A4
3
22
28
1188530
BS-H1-M-34 A4
3
28
34
1188533
BS-H1-M-40 A4
3
34
40
1188536
BS-H1-M-46 A4
5
40
46
1188539
BS-H1-M-52 A4
5
46
52
1188541
BS-H1-M-58 A4
5
52
58
1188545
BS-H1-M-64 A4
5
58
64
1188548
BS-H1-M-70 A4
5
64
70
1188551
BS-H1-M-76 A4
5
70
76
1188554
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-H1-M-12 A4
Art.nr.
1188521
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-H1-M-16 A4
Art.nr.
1188523
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-H1-M-22 A4
Art.nr.
1188527
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-H1-M-28 A4
Art.nr.
1188530
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-H1-M-34 A4
Art.nr.
1188533
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-H1-M-40 A4
Art.nr.
1188536
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-H1-M-46 A4
Art.nr.
1188539
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-H1-M-52 A4
Art.nr.
1188541
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-H1-M-58 A4
Art.nr.
1188545
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-H1-M-64 A4
Art.nr.
1188548
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-H1-M-70 A4
Art.nr.
1188551
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
BS-H1-M-76 A4
Art.nr.
1188554
max. Åtdragningsmoment
5
Spännvidd D min.
70
Spännvidd D max.
76
