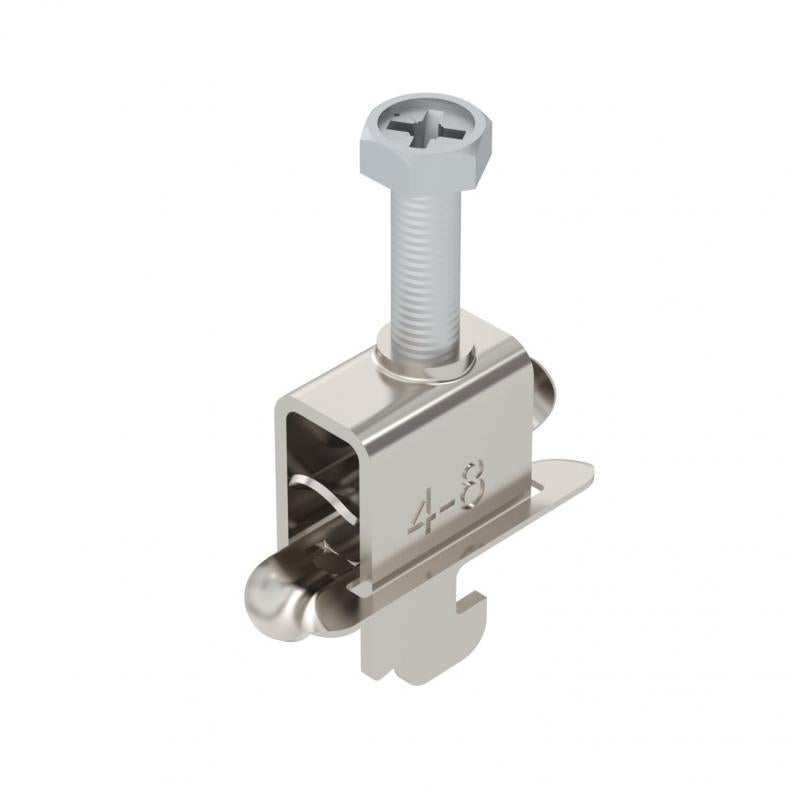

Kabelhållare 2056 N-fot, 1-vägs, för skärmanslutning, metallmellanlägg, VA
Typ BS-SAS-M-8 A2
Art.nr. 1167054
EAN 4012197374891
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med N-fot, metallmellanlägg med rundade kanter för kabelskydd. För elektrisk anslutning av skärmflätningen på avskärmade ledningar. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 11–12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Ledningsskärmen kan också användas för potentialutjämning om båda ändarna är anslutna till referenspotentialen. Mellanlägg medföljer.
Teknisk data
Mått
| Längd | 20 mm |
|---|---|
| Bredd | 12 mm |
| Höjd | 32 mm |
| Mått L | 33 mm |
| Mått A | 20 mm |
| Mått B | 12 mm |
| Mått H | 32 mm |
| Mått t | 1,5 mm |
| Mått C | 35 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 4 mm |
| för rördiameter max. | 8 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 11 mm |
| för skena med skårbredd (med intervall) max. | 12 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 35 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 4 mm |
| Spännvidd D max. | 8 mm |
| Dimension | 4-8 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Med mellanlägg | ja |
| Material i ränna | rostfritt stål |
| Materialkvalitet i ränna | Rostfritt stål 304 (1.4301) |
| Material i mellanlägg | rostfritt stål |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,1551 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1551 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-SAS-M-8 A2
3
4
8
1167054
BS-SAS-M-12 A2
3
8
12
1167058
BS-SAS-M-16 A2
3
12
16
1167062
BS-SAS-M-22 A2
3
16
22
1167066
BS-SAS-M-28 A2
3
22
28
1167070
