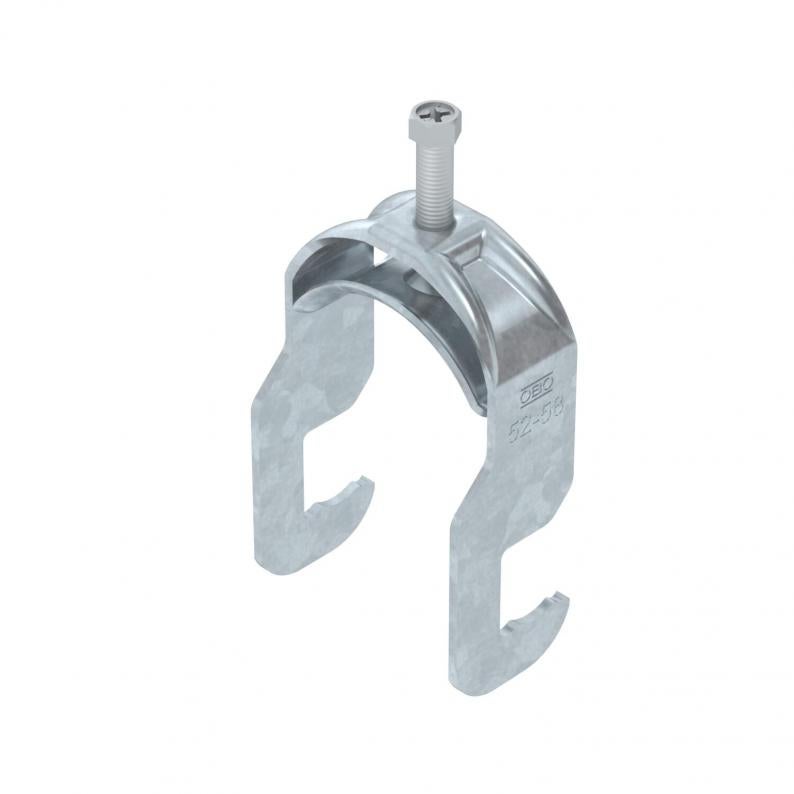

Kabelhållare 2056 RS-fot, 1-vägs, metallmellanlägg, FT
Typ BS-RS1-M-58 FT
Art.nr. 1158373
EAN 4012197366247
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med RS-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på rundprofiler eller rör. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Passar alla runda järn eller rör med diameter upp till 22 mm. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 36 mm |
|---|---|
| Bredd | 64 mm |
| Höjd | 103 mm |
| Mått L | 43 mm |
| Mått A | 36 mm |
| Mått B | 64 mm |
| Mått H | 103 mm |
| Mått t | 2,5 mm |
| Mått C | 42 mm |
| Mått G (mm) | M8 |
| Mått e | 14 mm |
Teknisk data
| Plåttjocklek | 2,5 mm |
|---|---|
| för rördiameter min. | 52 mm |
| för rördiameter max. | 58 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | nej |
| Med metalldosa | ja |
| Längd yttermått | 42 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Rundprofil |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 52 mm |
| Spännvidd D max. | 58 mm |
| Dimension | 52-58 |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,5444 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,5444 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-RS1-M-12 FT
3
8
12
1158343
BS-RS1-M-16 FT
3
12
16
1158345
BS-RS1-M-22 FT
3
16
22
1158349
BS-RS1-M-28 FT
3
22
28
1158353
BS-RS1-M-34 FT
3
28
34
1158357
BS-RS1-M-40 FT
3
34
40
1158361
BS-RS1-M-46 FT
5
40
46
1158365
BS-RS1-M-52 FT
5
46
52
1158369
BS-RS1-M-58 FT
5
52
58
1158373
BS-RS1-M-64 FT
5
58
64
1158377
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-RS1-M-12 FT
Art.nr.
1158343
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-RS1-M-16 FT
Art.nr.
1158345
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-RS1-M-22 FT
Art.nr.
1158349
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-RS1-M-28 FT
Art.nr.
1158353
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-RS1-M-34 FT
Art.nr.
1158357
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-RS1-M-40 FT
Art.nr.
1158361
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-RS1-M-46 FT
Art.nr.
1158365
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-RS1-M-52 FT
Art.nr.
1158369
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-RS1-M-58 FT
Art.nr.
1158373
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-RS1-M-64 FT
Art.nr.
1158377
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
