Kabelhållare 2056 W-fot, 1-vägs, metallmellanlägg, FT
Typ BS-W1-M-64 FT
Art.nr. 1188328
EAN 4012197416959
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Kabelhållare med W-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För vertikal och horisontell montering av 1 enkelkabel på vinkeljärn med sidolängden 40 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data

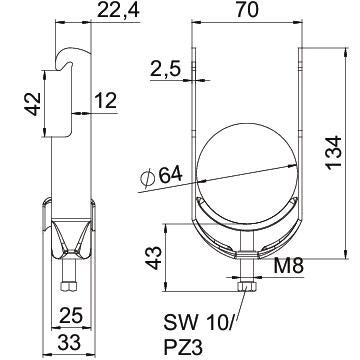

Mått
| Längd | 25 mm |
|---|---|
| Bredd | 70 mm |
| Höjd | 134 mm |
| Mått L | 43 mm |
| Mått A | 25 mm |
| Mått B | 70 mm |
| Mått H | 134 mm |
| Mått t | 2,5 mm |
| Mått C | 33 mm |
| Mått G (mm) | M8 |
Teknisk data
| Plåttjocklek | 2,5 mm |
|---|---|
| för rördiameter min. | 58 mm |
| för rördiameter max. | 64 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med metalldosa | ja |
| Längd yttermått | 33 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Vinkelprofil |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 58 mm |
| Spännvidd D max. | 64 mm |
| Dimension | 58-64mm |
| Yta | varmförzinkad |
| Material | Stål |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,4193 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,4193 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-W1-M-12 FT
3
8
12
1188301
BS-W1-M-16 FT
3
12
16
1188304
BS-W1-M-22 FT
3
16
22
1188307
BS-W1-M-28 FT
3
22
28
1188310
BS-W1-M-34 FT
3
28
34
1188313
BS-W1-M-40 FT
3
34
40
1188316
BS-W1-M-46 FT
5
40
46
1188319
BS-W1-M-52 FT
5
46
52
1188322
BS-W1-M-58 FT
5
52
58
1188325
BS-W1-M-64 FT
5
58
64
1188328
BS-W1-M-70 FT
5
64
70
1188331
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-W1-M-12 FT
Art.nr.
1188301
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-W1-M-16 FT
Art.nr.
1188304
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-W1-M-22 FT
Art.nr.
1188307
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-W1-M-28 FT
Art.nr.
1188310
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-W1-M-34 FT
Art.nr.
1188313
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-W1-M-40 FT
Art.nr.
1188316
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-W1-M-46 FT
Art.nr.
1188319
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-W1-M-52 FT
Art.nr.
1188322
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-W1-M-58 FT
Art.nr.
1188325
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-W1-M-64 FT
Art.nr.
1188328
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-W1-M-70 FT
Art.nr.
1188331
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
