Kabelhållare F-fot 1-vägs, metallmellanlägg, A2
Typ BS-F1-M-12 A2
Art.nr. 1187502
EAN 4012196853687
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data

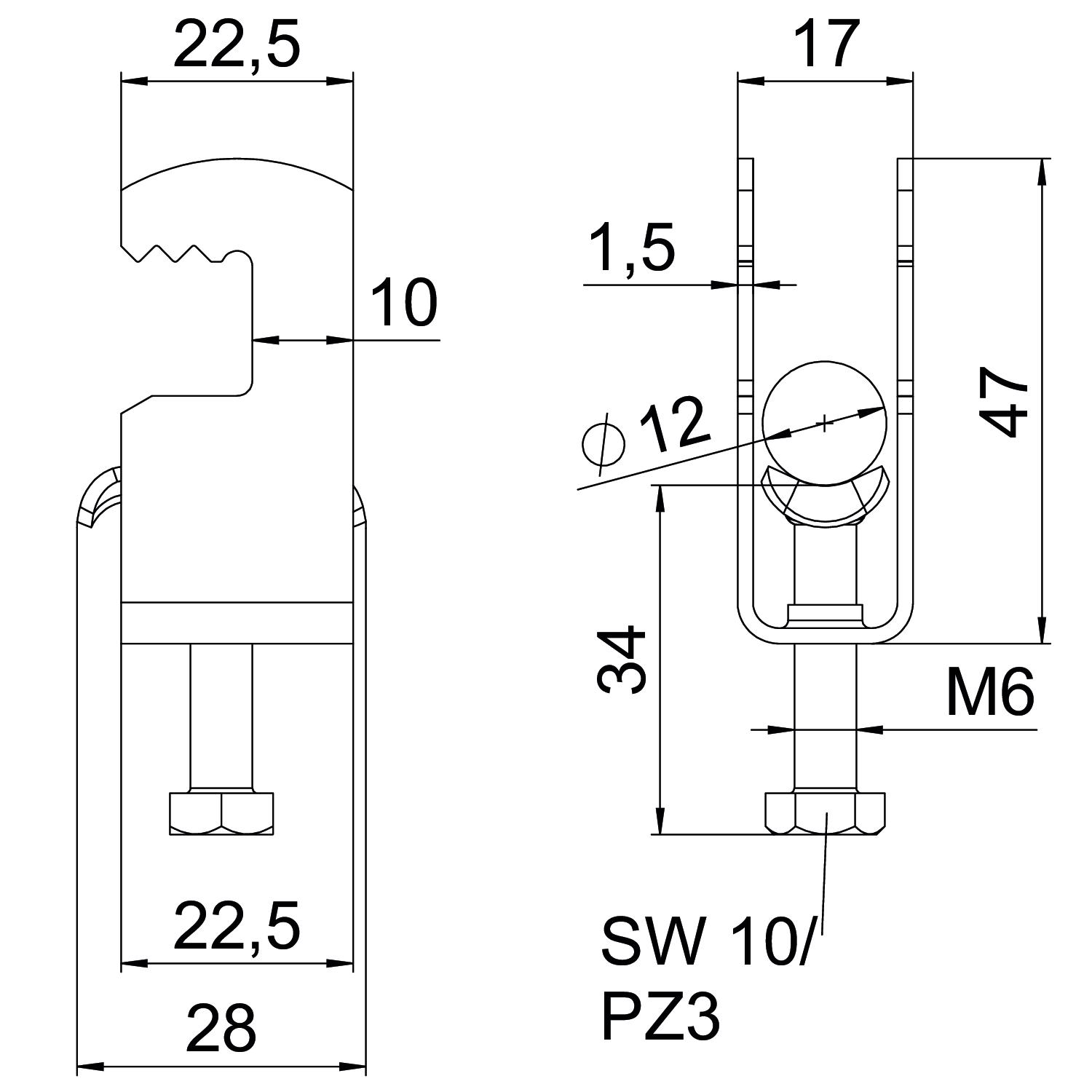

Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 17 mm |
| Höjd | 47 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 17 mm |
| Mått H | 47 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 8 mm |
| för rördiameter max. | 12 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | flata profiler |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 8 mm |
| Spännvidd D max. | 12 mm |
| Dimension | 08-12mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Med mellanlägg | nej |
| Material i ränna | rostfritt stål |
| Materialkvalitet i ränna | Rostfritt stål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,2642 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2642 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-F1-M-12 A2
3
8
12
1187502
BS-F1-M-16 A2
3
12
16
1187508
BS-F1-M-22 A2
3
16
22
1187514
BS-F1-M-28 A2
3
22
28
1187520
BS-F1-M-34 A2
3
28
34
1187526
BS-F1-M-40 A2
3
34
40
1187532
Spännvidd D min.
Spännvidd D max.
BS-F1-M-12 A2
Art.nr.
1187502
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-F1-M-16 A2
Art.nr.
1187508
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-F1-M-22 A2
Art.nr.
1187514
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-F1-M-28 A2
Art.nr.
1187520
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-F1-M-34 A2
Art.nr.
1187526
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-F1-M-40 A2
Art.nr.
1187532
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
