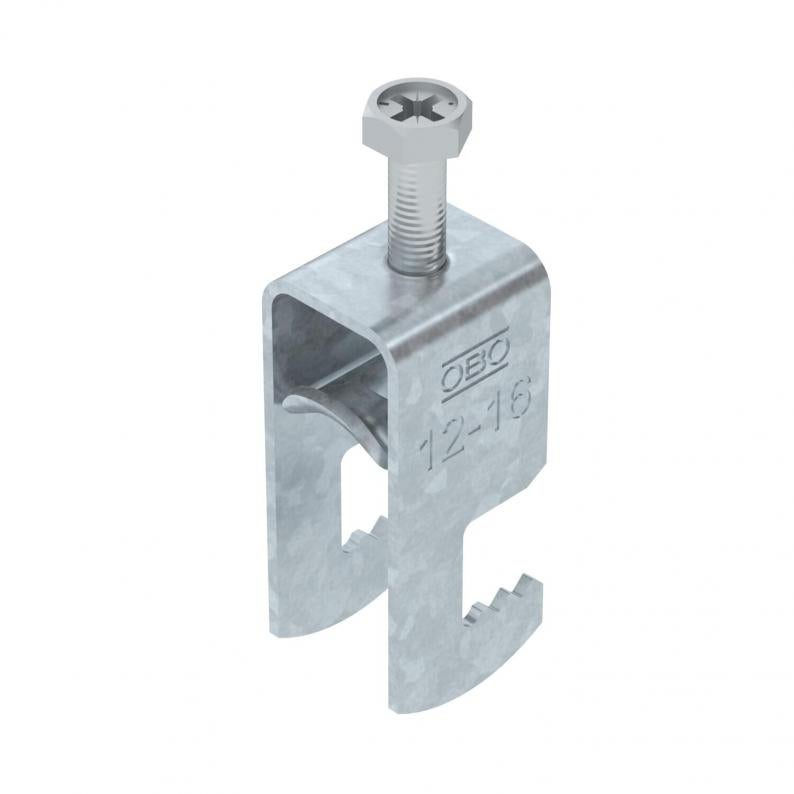

Kabelhållare F-fot 1-vägs, metallmellanlägg, FT
Typ BS-F1-M-16 FT
Art.nr. 1187408
EAN 4012196853410
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 20 mm |
| Höjd | 51 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 20 mm |
| Mått H | 51 mm |
| Mått t | 1,5 mm |
| Mått C | 28 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 1,5 mm |
|---|---|
| för rördiameter min. | 12 mm |
| för rördiameter max. | 16 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 28 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | flata profiler |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 12 mm |
| Spännvidd D max. | 16 mm |
| Dimension | 12-16mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,1034 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1034 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-F1-M-12 FT
Art.nr.
1187402
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-F1-M-16 FT
Art.nr.
1187408
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-F1-M-22 FT
Art.nr.
1187414
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-F1-M-28 FT
Art.nr.
1187420
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-F1-M-34 FT
Art.nr.
1187426
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-F1-M-40 FT
Art.nr.
1187432
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-F1-M-46 FT
Art.nr.
1187438
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-F1-M-52 FT
Art.nr.
1187444
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-F1-M-58 FT
Art.nr.
1187450
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-F1-M-64 FT
Art.nr.
1187456
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
