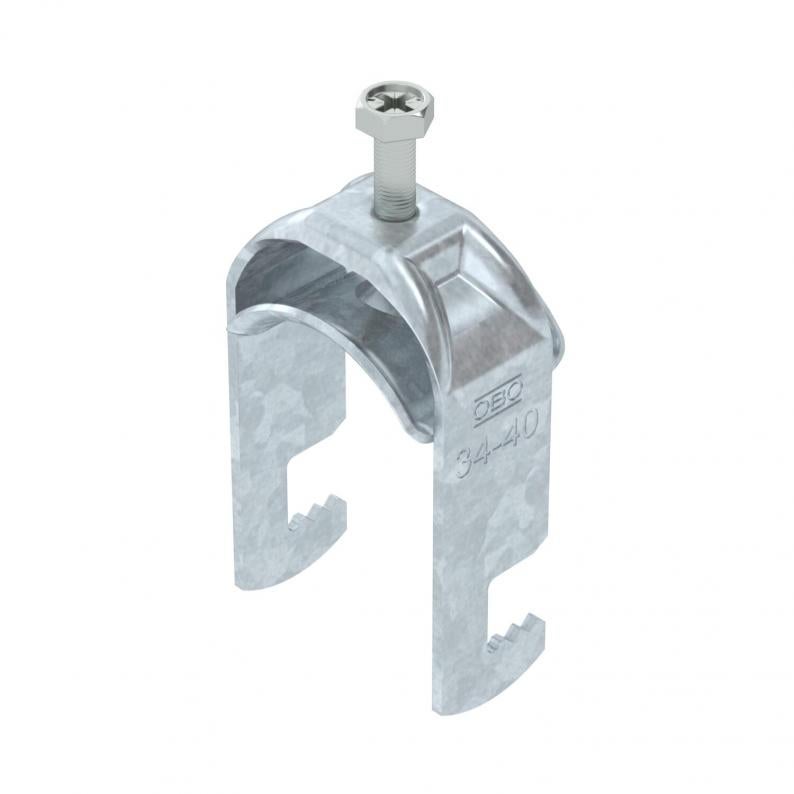

Kabelhållare F-fot 1-vägs, metallmellanlägg, FT
Typ BS-F1-M-40 FT
Art.nr. 1187432
EAN 4012196853472
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 100 Styck
100Styck
Styck
Beskrivning
Kabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 45 mm |
| Höjd | 77 mm |
| Mått L | 34 mm |
| Mått A | 22,5 mm |
| Mått B | 45 mm |
| Mått H | 77 mm |
| Mått t | 2 mm |
| Mått C | 33 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 34 mm |
| för rördiameter max. | 40 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 33 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | flata profiler |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 34 mm |
| Spännvidd D max. | 40 mm |
| Dimension | 34-40mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,1852 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1852 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
