Kabelhållare F-fot 2-vägs, metallmellanlägg, FT
Typ BS-F2-M-34 FT
Art.nr. 1187427
EAN 4012196853595
Art.nr. / Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning

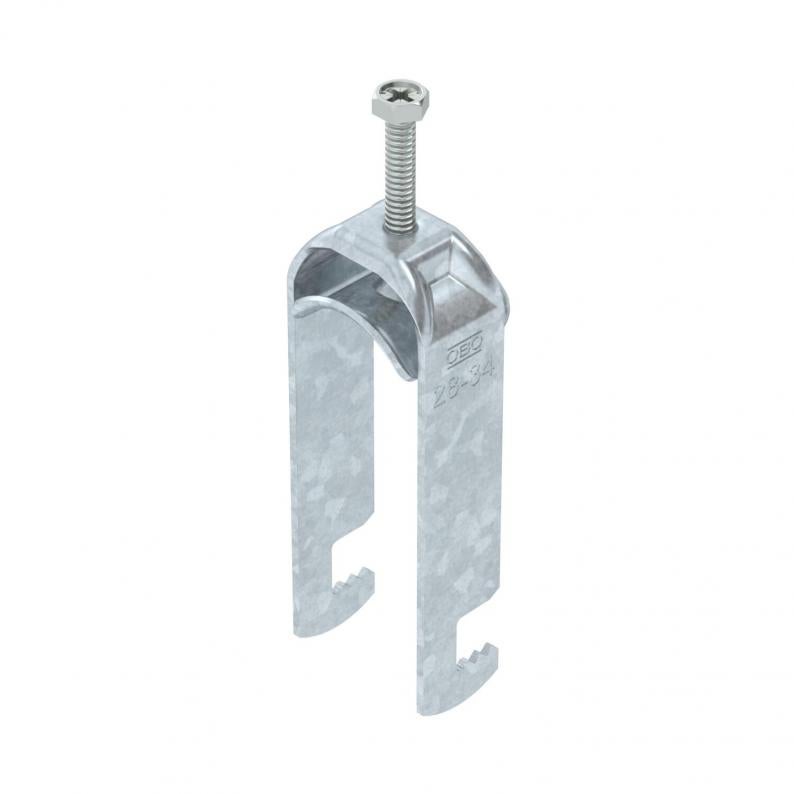

Kabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 22,5 mm |
|---|---|
| Bredd | 39 mm |
| Höjd | 110 mm |
| Mått L | 46 mm |
| Mått A | 22,5 mm |
| Mått B | 39 mm |
| Mått H | 110 mm |
| Mått t | 2 mm |
| Mått C | 34 mm |
| Mått G (mm) | M6 |
Teknisk data
| Plåttjocklek | 2 mm |
|---|---|
| för rördiameter min. | 28 mm |
| för rördiameter max. | 34 mm |
| Skårbredd | 10 mm |
| Halogenfri | ja |
| Gänga | M6 |
| Med metalldosa | ja |
| Längd yttermått | 34 mm |
| Antal kablar/rör | 2 |
| Tillsats yta | varmförzinkad (FS) |
| Tillsats material | Stål |
| max. Åtdragningsmoment | 3 Nm |
| Monteringstyp | flata profiler |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 28 mm |
| Spännvidd D max. | 34 mm |
| Dimension | 28-34mm |
| Yta | varmförzinkad |
| Material | Stål |
| Med mellanlägg | nej |
| Material i ränna | stål |
| Produktserie | 2056 / 2058 |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 0,285 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,285 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-F2-M-12 FT
3
8
12
1187403
BS-F2-M-16 FT
3
12
16
1187409
BS-F2-M-22 FT
3
16
22
1187415
BS-F2-M-28 FT
3
22
28
1187421
BS-F2-M-34 FT
3
28
34
1187427
BS-F2-M-40 FT
3
34
40
1187433
BS-F2-M-46 FT
5
40
46
1187439
BS-F2-M-52 FT
5
46
52
1187445
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-F2-M-12 FT
Art.nr.
1187403
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-F2-M-16 FT
Art.nr.
1187409
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-F2-M-22 FT
Art.nr.
1187415
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-F2-M-28 FT
Art.nr.
1187421
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-F2-M-34 FT
Art.nr.
1187427
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-F2-M-40 FT
Art.nr.
1187433
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-F2-M-46 FT
Art.nr.
1187439
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-F2-M-52 FT
Art.nr.
1187445
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
