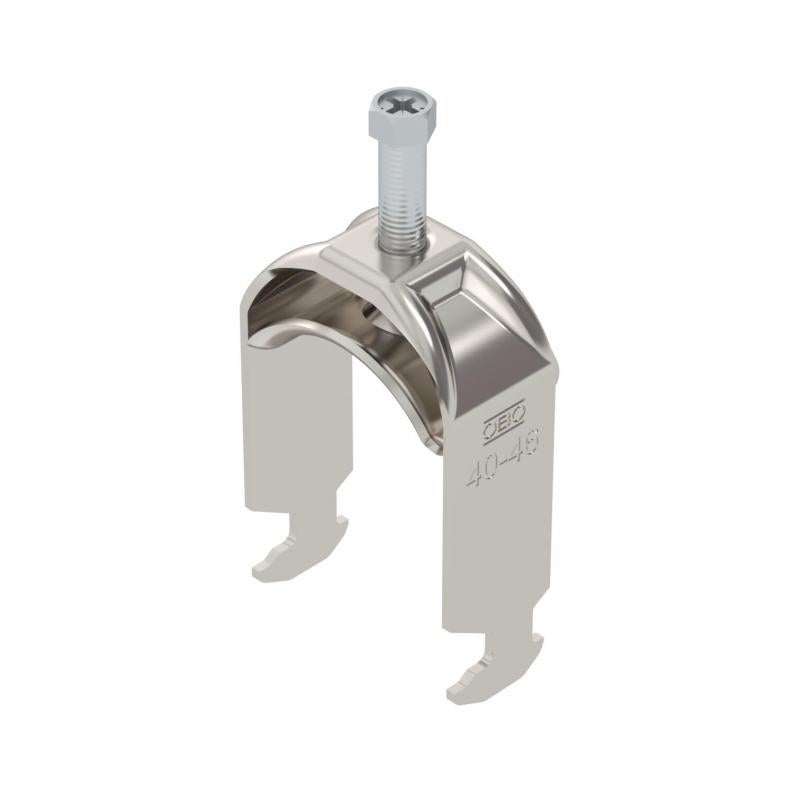

Kabelhållare H-fot 1-vägs, metallmellanlägg, A2
Typ BS-H1-M-46 A2
Art.nr. 1186142
EAN 4012196849079
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
Teknisk data
Mått
| Längd | 25 mm |
|---|---|
| Bredd | 51 mm |
| Höjd | 82 mm |
| Mått L | 43 mm |
| Mått A | 25 mm |
| Mått B | 51 mm |
| Mått H | 82 mm |
| Mått t | 2 mm |
| Mått C | 33 mm |
| Mått G (mm) | M8 |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Plåttjocklek | 2 mm |
| för rördiameter min. | 40 mm |
| för rördiameter max. | 46 mm |
| Skårbredd | 10 mm |
| för skena med skårbredd (med intervall) min. | 16 mm |
| för skena med skårbredd (med intervall) max. | 17 mm |
| Halogenfri | ja |
| Gänga | M8 |
| Med plastdosa | nej |
| Med metalldosa | ja |
| Längd yttermått | 33 mm |
| Antal kablar/rör | 1 |
| Tillsats yta | obehandlad |
| Tillsats material | rostfritt stål |
| max. Åtdragningsmoment | 5 Nm |
| Monteringstyp | Profilskena |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 40 mm |
| Spännvidd D max. | 46 mm |
| Dimension | 40-46mm |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Med mellanlägg | nej |
| Material i ränna | rostfritt stål |
| Materialkvalitet i ränna | Rostfritt stål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,6931 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,6931 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
Art.nr.
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-40 A2
3
34
40
1186136
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
