OBO Sweden
/
Produkter
/
…
/
Kabelhållare H-fot 1-vägs, metallmellanlägg, FT

Kabelhållare H-fot 1-vägs, metallmellanlägg, FT

Typ BS-H1-M-100 FT
Art.nr. 1186097
EAN 4012196848836
Visa alla utföranden
Art.nr. / Typ / E-nr
max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.

kl. VKE: 25 Styck

Styck

Beskrivning

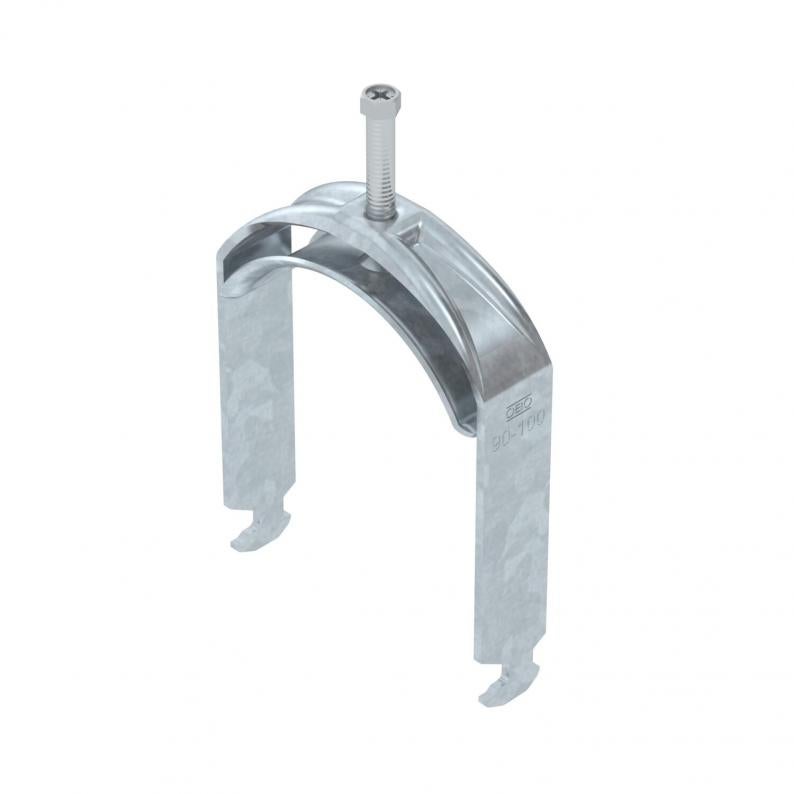

Kabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Mothållsplåt måste beställas separat.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Slitsbredd 16-17 mm
  • Kabelhållare för C-profilskena med slits 16-17 mm
  • Elektrisk funktionsgaranti 30 minuter
  • Brandsäker elinstallation / funktionsgaranti 60 minuter
  • Elektrisk funktionsgaranti 90 minuter
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Längd27 mm
Bredd107 mm
Höjd143 mm
Mått L55 mm
Mått A27 mm
Mått B107 mm
Mått H143 mm
Mått t3 mm
Mått C38 mm
Mått G (mm)M8

Teknisk data

Brandsäker installation / funktionsgarantija
Plåttjocklek3 mm
för rördiameter min.90 mm
för rördiameter max.100 mm
Skårbredd10 mm
för skena med skårbredd (med intervall) min.16 mm
för skena med skårbredd (med intervall) max.17 mm
Halogenfrija
GängaM8
Med plastdosanej
Med metalldosaja
Längd yttermått38 mm
Antal kablar/rör1
Tillsats ytavarmförzinkad (FS)
Tillsats materialStål
max. Åtdragningsmoment5 Nm
MonteringstypProfilskena
Uppfyller ROHSja
Spännvidd D min.90 mm
Spännvidd D max.100 mm
Dimension90-100mm
Ytavarmförzinkad
MaterialStål
Med mellanläggnej
Material i rännastål
Produktserie2056 / 2058

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind0,7683 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,7683 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

max. Åtdragningsmoment
Spännvidd D min.
Spännvidd D max.
BS-H1-M-12 FT
Art.nr.
1186002
max. Åtdragningsmoment
3
Spännvidd D min.
8
Spännvidd D max.
12
BS-H1-M-16 FT
Art.nr.
1186009
max. Åtdragningsmoment
3
Spännvidd D min.
12
Spännvidd D max.
16
BS-H1-M-22 FT
Art.nr.
1186016
max. Åtdragningsmoment
3
Spännvidd D min.
16
Spännvidd D max.
22
BS-H1-M-28 FT
Art.nr.
1186022
max. Åtdragningsmoment
3
Spännvidd D min.
22
Spännvidd D max.
28
BS-H1-M-34 FT
Art.nr.
1186029
max. Åtdragningsmoment
3
Spännvidd D min.
28
Spännvidd D max.
34
BS-H1-M-40 FT
Art.nr.
1186036
max. Åtdragningsmoment
3
Spännvidd D min.
34
Spännvidd D max.
40
BS-H1-M-46 FT
Art.nr.
1186042
max. Åtdragningsmoment
5
Spännvidd D min.
40
Spännvidd D max.
46
BS-H1-M-52 FT
Art.nr.
1186049
max. Åtdragningsmoment
5
Spännvidd D min.
46
Spännvidd D max.
52
BS-H1-M-58 FT
Art.nr.
1186056
max. Åtdragningsmoment
5
Spännvidd D min.
52
Spännvidd D max.
58
BS-H1-M-64 FT
Art.nr.
1186062
max. Åtdragningsmoment
5
Spännvidd D min.
58
Spännvidd D max.
64
BS-H1-M-70 FT
Art.nr.
1186069
max. Åtdragningsmoment
5
Spännvidd D min.
64
Spännvidd D max.
70
BS-H1-M-76 FT
Art.nr.
1186076
max. Åtdragningsmoment
5
Spännvidd D min.
70
Spännvidd D max.
76
BS-H1-M-82 FT
Art.nr.
1186082
max. Åtdragningsmoment
5
Spännvidd D min.
76
Spännvidd D max.
82
BS-H1-M-90 FT
Art.nr.
1186089
max. Åtdragningsmoment
5
Spännvidd D min.
82
Spännvidd D max.
90
BS-H1-M-100 FT
Art.nr.
1186097
max. Åtdragningsmoment
5
Spännvidd D min.
90
Spännvidd D max.
100
